氣體絕緣封閉組合電器（GIS）由于占地面積小、不受外部環境影響等優點被越來越廣泛地應用于變電站和發電廠中，然而GIS設備內部結構復雜且處于全封閉狀態，一旦發生故障，很難確定故障點，檢修工作量遠大于敞開式設備，因此針對GIS設備的日常巡檢和帶電檢測顯得尤為重要。
GIS內部絕緣缺陷是引起GIS設備故障的重要原因之一，因此局部放電檢測作為診斷GIS絕緣缺陷的主要手段一直受到運維人員和生產廠家的高度重視。目前主要的局部放電檢測方法有脈沖電流法、化學檢測法、光學檢測法、超聲波檢測法以及特高頻檢測法，其中超聲波法和特高頻法是對于運行中GIS比較有效的檢測方法。
1、超聲波局部放電檢測原理
超聲波檢測法起初利用聲脈沖回波技術應用于材料內部探傷，近年來已成為檢測電力設備內部缺陷的重要手段之一。GIS設備內部發生局部放電時，氣體分子相互碰撞會產生超聲波脈沖。超聲波脈沖在SF6氣體中以縱波的形式傳播，而在外殼上則以恒波和縱波的形式傳播。超聲波局部放電檢測就是將超聲傳感器緊貼于GIS外殼并接受內部傳來的超聲波信號進行缺陷識別，如圖1所示。

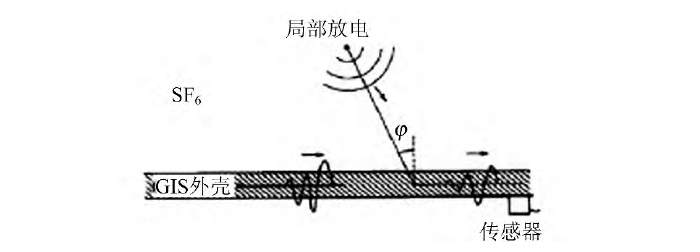

圖1 超聲波局部放電檢測示意圖
2、現場檢測方法及流程
現場進行GIS超聲波局部放電帶電檢測時，由于GIS內部設備種類繁多，結構十分復雜，在每種設備所在氣室均應設置測試點，如斷路器斷口處、隔離開關與接地開關、電流互感器、電壓互感器、避雷器以及導體等位置。檢測前應先測試空間背景的噪聲并記錄下來，以便與檢測結果比較，空間噪聲干擾主要由強烈的電暈放電產生。檢測時應在傳感器上涂抹稠合劑或?qū)Ｓ霉柚员M可能減小干擾。若測得信號較背景噪聲明顯偏大，則應在該測點周圍以及GIS罐體徑向平面上選取多個測點進行復測，查找信號幅值最大的位置并存儲該點的數據以便分析故障類型。超聲波檢測法基本流程如圖2所示。

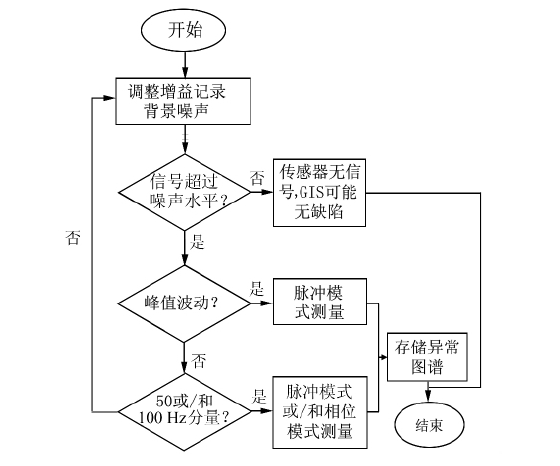

圖2 超聲波局部放電檢測基本流程圖
