產品概述

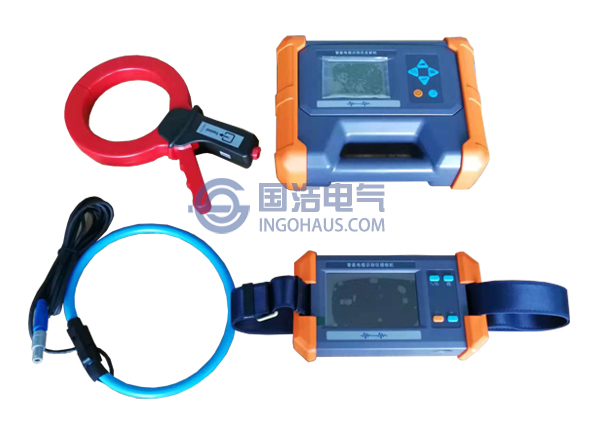

GHDS550智能電纜識別儀是一套高性能電纜識別儀，由信號發射機和接收機組成，用于多條電纜中準確識別目標電纜，同時適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。識別準確率高，使用方便。
功能特點
1. 適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。
2. 柔性卡鉗接收、使用靈活方便。
3. 50Hz/60Hz電纜負載電流測量功能。
4. 多種信號輸出方式：直連輸出、卡鉗耦合。
5. 發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
6. 唯一性識別：明確給出識別結果。
7. 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
8. 機殼堅固、質輕便攜。
9. 全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
2. 柔性卡鉗接收、使用靈活方便。
3. 50Hz/60Hz電纜負載電流測量功能。
4. 多種信號輸出方式：直連輸出、卡鉗耦合。
5. 發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。
6. 唯一性識別：明確給出識別結果。
7. 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
8. 機殼堅固、質輕便攜。
9. 全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
技術參數
發射機：
1. 輸出方式：直連輸出、卡鉗耦合。
2. 輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)。
3. 輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。
4. 直連輸出電壓：最高150Vpp。
5. 過載和短路保護。
6. 人機界面：320×240點陣液晶顯示器。
7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
接收機：
1. 輸入方式：柔性卡鉗。
2. 接收頻率：
主動探測頻率：640Hz、1280Hz。
工頻被動探測頻率：50Hz/60Hz(用戶可配置)。
3. 電纜識別：柔性卡鉗智能識別。
4. 工頻測量：量程AC 1-1000A，精度±3%。
5. 人機界面：800x480液晶顯示器；液晶尺寸121x76mm。
6. 內置電池：2節18650鋰離子電池，標稱3.7V，6.8Ah。
其他：
1. 體積：發射機280×220×90mm，接收機220×125×55mm。
2. 質量：發射機2.3kg，接收機0.9kg。
3. 發射機充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V/2A。
4. 接收機充電器：輸入AC100-240V，50/60Hz；輸出DC5V/2A。
5. 使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
1. 輸出方式：直連輸出、卡鉗耦合。
2. 輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)。
3. 輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。
4. 直連輸出電壓：最高150Vpp。
5. 過載和短路保護。
6. 人機界面：320×240點陣液晶顯示器。
7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。
接收機：
1. 輸入方式：柔性卡鉗。
2. 接收頻率：
主動探測頻率：640Hz、1280Hz。
工頻被動探測頻率：50Hz/60Hz(用戶可配置)。
3. 電纜識別：柔性卡鉗智能識別。
4. 工頻測量：量程AC 1-1000A，精度±3%。
5. 人機界面：800x480液晶顯示器；液晶尺寸121x76mm。
6. 內置電池：2節18650鋰離子電池，標稱3.7V，6.8Ah。
其他：
1. 體積：發射機280×220×90mm，接收機220×125×55mm。
2. 質量：發射機2.3kg，接收機0.9kg。
3. 發射機充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V/2A。
4. 接收機充電器：輸入AC100-240V，50/60Hz；輸出DC5V/2A。
5. 使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
標準配置
| 名稱 | 數量 |
| 發射機直連輸出線纜 | 1 |
| 接地釬 | 2 |
| 接地延長線 | 1 |
| 充電器 | 2 |
| 發射機附件輸出線纜 | 1 |
| 發射卡鉗 | 1 |
| 接收柔性卡鉗 | 1 |
文章參考
電纜識別的信號發射方法（1）電纜識別的信號發射方法（2）
智能電纜識別
電纜識別儀之工頻電流測量
