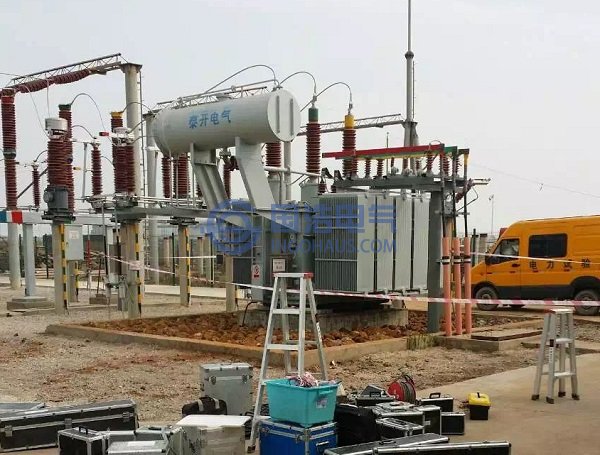

1、鐵芯多點接地故障
變壓器處于運行狀態時，鐵芯和夾件等金屬構件在繞組周圍強磁場中產生感應電勢，因鐵芯距繞組的距離不等而形成電位差；同時，在繞組與油箱間的電場中因電容分布不均而使電場強度各異，從而使鐵芯對地電位較高。因此，為了防止鐵芯產生斷續的充放電現象，鐵芯必須有一點可靠接地。若在運行中出現鐵芯兩點或多點接地，將導致鐵芯及變壓器產生一系列故障。當鐵芯多點接地時，出現的異常現象有：鐵芯中產生的渦流使鐵損增大，鐵芯局部過熱；變壓器在鐵芯多點接地下連續運行將導致油及繞組過熱，使油紙絕緣老化，并引起鐵芯兩疊片間絕緣層老化而脫落，進一步使鐵芯過熱加?。蛔儔浩饔鸵蜩F芯較長時間多點接地而劣化，產生可燃性氣體；木質墊塊及夾件因鐵芯過熱而碳化；引起局部放電現象；嚴重的多點接地甚至使正常的一點接地線燒斷。在處理變壓器事故中，發現構成鐵芯多點接地的類型有：鐵芯夾件肢板距心柱太近，鐵芯疊片因某種原因翹起而觸及夾件肢板，鐵扼螺桿的襯套過長而與鐵扼疊片相碰；鐵芯下夾件墊腳與鐵扼間的絕緣紙板脫落或破損，使墊腳鐵扼處疊片相碰；因潛油原軸承磨損產生的金屬粉淤積在油箱底部，在電磁力作用下形成橋路，將下鐵扼與墊腳或箱底接通；油箱蓋上的溫度計座套過長而與上夾件或鐵扼、旁柱邊沿相碰；下夾件與鐵扼階梯間的木質墊塊受潮或表面不清潔，因油泥較多而使其絕緣電阻下降為零等。除此之外，還有一些制造過程中的人為因素也會造成鐵芯多點接地故障，如油箱中留有鐵丁、焊條頭、短鋼絲甚至工具等金屬異物使鐵芯疊片與箱底溝通，變壓器安裝完后未將油箱頂蓋上用于運輸?shù)亩ㄎ讳N翻過來或去掉等都曾引起過多起鐵芯多點接地故障。
2、鐵芯過熱故障
通常，繞組短路、過載運行、油循環不暢或箱內油量少、油劣化、鐵芯本身接地不良及異常接地、鐵芯片間短路或鐵芯局部短路、鐵扼螺桿接地、鐵芯漏磁等都會引起變壓器鐵芯過熱故障。
鐵芯局部過熱故障部位基本上都在鐵芯和夾件上。比如緊固螺栓偏斜、穿心螺桿絕緣破裂或過熱碳化、鐵質夾件夾緊位置不當而碰到鐵芯、在變壓器總裝中有金屬異物落于鐵芯上、過長的穿芯螺桿使座套與鐵芯碰撞、過長的接地銅片觸及另一部分鐵芯而形成多點接地等，都會使鐵芯局部過熱或過熱。如果運行中的變壓器出現鐵芯過熱，特別是發生局部過熱故障，將產生特征氣體CH4、H2、CH2、C2H6，色譜分析發現油中溶解氣體組分含量超標。
如果鐵芯疊片未緊固而有松散、鐵芯疊片和接地銅片未夾緊、低壓引線對外油箱放電或?qū)﹁F扼放電等，將引起鐵芯接地不良故障。此時，鐵芯產生局部過熱，出有特征氣體出現外，變壓器內部有間歇性放電并伴有清脆的響聲。鐵芯受潮、疊片銹蝕、絕緣漆脫落、截剪鐵芯疊片邊緣毛刺大、疊裝時壓力過大而破壞了片間絕緣層等，都將引起鐵芯片間短路，使層間電流及空載損耗增大，導致鐵芯過熱，色譜分析時發現油中溶解的特征氣體中總烴含量增大。當鐵扼絕緣損傷或移位或螺桿外絕緣套破碎，將使螺桿與鐵扼碰在一起引起鐵扼螺桿接地故障，變壓器內部將產生特征氣體。當油箱內缺油或撐條松動及歪斜而將油道堵塞時，油流不暢，油循環冷卻作用變差，將使繞組及鐵芯過熱，油溫將升高或油外溢，有焦糊等難聞的氣味。
除上述之外，繞組短路、電網電壓高、鐵芯疊片周邊毛刺大或疊片時縫隙不均等都可能引起鐵芯過熱故障。
