1. 短路阻抗法
變壓器的短路阻抗是指變壓器的負荷阻抗為零時變壓器輸入端的等效阻抗，它反映了繞組之間或繞組和油箱之間漏磁通形成的感應磁勢。短路阻抗包含電阻分量和電抗分量，對于110kV及以上的大型變壓器，電阻分量在短路阻抗中所占的比例非常小，短路阻抗值主要是電抗分量的數值。變壓器的短路電抗分量，就是變壓器繞組的漏電抗。變壓器的漏電抗由橫向漏電抗和縱向漏電抗組成，通常橫向所占比例很小。在頻率一定的情況下，變壓器的漏電抗值由繞組的幾何尺寸所決定，變壓器繞組結構狀態的改變勢必引起變壓器漏電抗的變化，從而引起變壓器短路阻抗數值的改變。

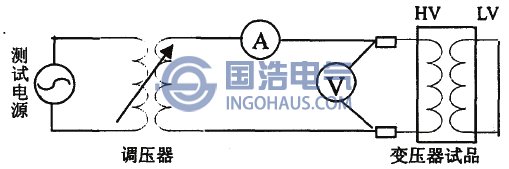

短路阻抗法的基本思想即通過測試變壓器繞組中漏電抗的變化來檢測繞組的變形程度。實際測量中，一般在低電壓下實施阻抗測量，測量接線如圖所示。其中A為電流表，V為電壓表，繞組高壓側接到工頻交流電源上，低壓側短接。利用電流和電壓值即可算出繞組的漏抗值。變壓器短路阻抗及其電感分量與繞組幾何尺寸及相對位置有關，通過比較不同時期變壓器繞組的短路阻抗值即可分析繞組狀況。變壓器短路阻抗由繞組結構決定，繞組變形是否及變形大小可由短路阻抗值變化大小來判斷。
短路阻抗法測量接線圖
2. 低壓脈沖法

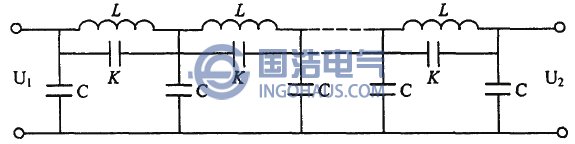

當頻率超過1kHz時，變壓器繞組在較高頻率的電壓作用下，其鐵芯的磁導率幾乎和空氣一樣，繞組本身可以看作一個由線性電阻、電感、電容等組成的無源線性分布參數網絡，其等效電路如圖所示。
變壓器繞組等效電路
低壓脈沖法(Low Voltage Impulse)簡稱為LVI法。1966年由波蘭的Lech和Tyminski提出。低壓脈沖法的基本原理即將一比較穩定的低壓脈沖電壓信號施加于被試變壓器的一端，同時記錄該端子和其它端子的電壓波形，通過將時域中的激勵與響應作比較，可對繞組的狀態作出比較正確的判斷。當變壓器的繞組發生變形時，等值電路中各個小單元內分布參數(L,K,C)的微小變化都將造成響應信號波形上的變化，響應信號在變壓器繞組變形前后的變化將反映出繞組變形的信息。
低壓脈沖法現已被列入IEC及IEEE電力變壓器短路試驗導則和測試標準。但該方法應用于現場試驗中，會受到測試過程中各種電磁干擾的影響，因此測試結果重復性較差，且對繞組首端位置的故障響應不夠靈敏，比較難判斷繞組變形位置。
3. 頻響分析法
頻率響應分析法(Frequency Response Analysis Method)簡稱為FRA法，最早由加拿大的E.P.Dick和C.C.Erven提出，它克服了低壓脈沖法的一些缺陷，在世界各國獲得了較為廣泛的應用。
頻響分析法的工作原理即：變壓器繞組在電壓頻率大于1kHz時可視為一個由電阻、電容和電感等分布參數構成的無源雙端口網絡，如圖所示。該網絡的內部特性可通過傳遞函數H (j動進行描述，將輸入激勵與輸出響應建立函數關系，并逐點描繪，就得到了反映變壓器繞組特性的傳遞函數特性曲線。變壓器制成以后，其內部結構就隨之確定，同時其頻譜特性也將隨之確定。當繞組發生形變時，必然改變網絡內部的電阻、電容和電感等分布參數，從而使得網絡的頻率響應特性發生變化。因此，通過比較繞組不同時期的頻譜曲線，仔細觀察曲線中諧振點數目的變化，諧振頻率及幅值的增減即可檢測繞組變形程度。
變壓器繞組的頻率響應特性通常采用如下方式獲得：將一穩定的正弦掃頻信號施加于被試變壓器繞組的一端，連續改變此正弦波激勵源的頻率，并記錄該端子和其他端子上的電壓幅值及相位，從而得到被試?yán)@組的一組頻響特性。實踐證明，頻率響應法能夠?yàn)樽儔浩骼@組變形的檢測提供一個較為準確的依據。
頻響分析法對比于低壓脈沖法而言，避免了低壓脈沖法使用儀器笨重和測試結果重復性差等缺點。它降低了電磁干擾的影響、可重復性較好、可直觀地分析頻率響應曲線、測試靈敏度較高。因此，目前該方法已在國內外變壓器運行和生產部門得到推廣應用，并取得了成效。但由于測試結果受很多不確定性因素的影響，且缺乏深層次診斷手段，存在較大的改進空間。
