目前國內變壓器繞組變形測試儀器主要有3種：計算機控制進口頻響儀；計算機控制雙通道數據采集卡及進口信號源；計算機控制雙通道數據采集卡及信號源卡。3種儀器各有優缺點，但測試原理完全一樣。在變形判據方面，有相關系數法及差值法，其實質也相同。

頻響法即是從繞組一端對地注入掃頻信號源，測量繞組兩端的端口特性參數，如輸入阻抗、輸出阻抗、電壓傳輸比和電流傳輸比的頻域函數。通過分析端口參數的頻域圖譜特性，判斷繞組的結構特征。如果繞組發生變形，就會使繞組的分布電容和電感改變，反映到端口參數的頻譜發生變化。為了簡化，通常只測量一種端口參數。電壓傳輸比反映了等效網絡的衰減特性，是常測的參數之一，測量接線實現如圖所示。入端施加正弦掃頻電壓信號Ui，并測量輸出電流在采樣電阻R上的壓降Uo，并計算Uo/Ui，得到傳輸比隨頻率變化的圖譜。如果輸出電流Io很小，Uo也很小，則Uo/Ui很小，表明繞組內部發生了并聯諧振，頻譜曲線上出現頻谷；反之，則表明發生串聯諧振，頻譜曲線上出現頻峰。理論計算表明，在頻峰處，繞組上的駐波分布將呈現為整個半正弦波的分布；而在頻谷處，駐波呈現為奇數個1/4正弦波分布。

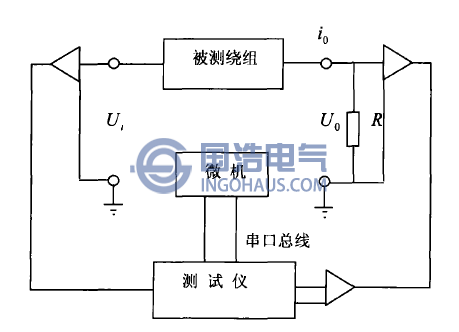

變壓器繞組頻響法測試的基本原理圖
