電流互感器交流耐壓試驗檢查的是相對地和二次繞組之間的絕緣。以500kV SF6電流互感器的交流耐壓試驗為例：用電容表測得單臺電流互感器的電容值為519pF，由于單臺電流互感器的電容值很小，諧振頻率太高。為了降低諧振頻率，在交流耐壓試驗時，三臺一起進行，增大試品的電容量，使試驗頻率盡量接近工頻。其試驗接線見圖：

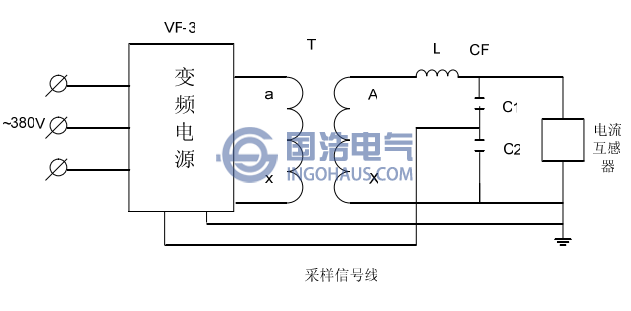

電流互感器交流耐壓試驗接線圖

（1）試驗標準：交流耐壓值為544kV，試驗時間60s
（2）電抗器選擇：3節電抗器串聯，L=133 X 3=399H
（3）分壓器選擇：3節分壓器串聯，C=2919/3=973pF
（4）試品電容：519 X 3=1557pF
（5）諧振電容量：973+1557=2530pF
（6）勵磁變變比選擇：高壓3繞組串接，輸出電壓15000V。

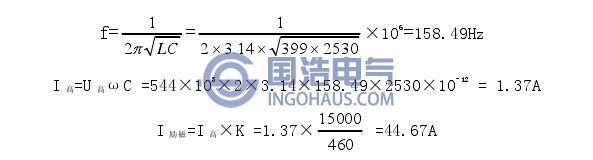

（7）諧振參數計算：

（8）試驗過程：
測量高壓引線對地的絕緣電阻，如無異常，將高壓引線和電抗器連接。合上電源，將變頻電源輸出頻率在158Hz左右調節，當測量顯示電壓最大時，此時試驗回路達到諧振點；調節變頻電源輸出電壓到老練試驗值317.53kV，持續15min后，電壓升至544kV持續1min后，電壓降至零，斷開電源，試驗結束。
（9）試驗結論：
試驗過程中無擊穿放電現象，交流耐壓試驗通過。

電流互感器試驗注意事項：
1)試驗時，電流互感器外殼要可靠接地。
2)試驗時，電流互感器SF6氣體在額定壓力下，并且充氣24小時后氣體含水量在合格范圍內，確認無誤后方能試驗。
3)電流互感器的二次繞組必須短路接地。
