諧振設備在發電機交流耐壓試驗中的應用

發布時間：2021-05-25 06:47:01人氣：

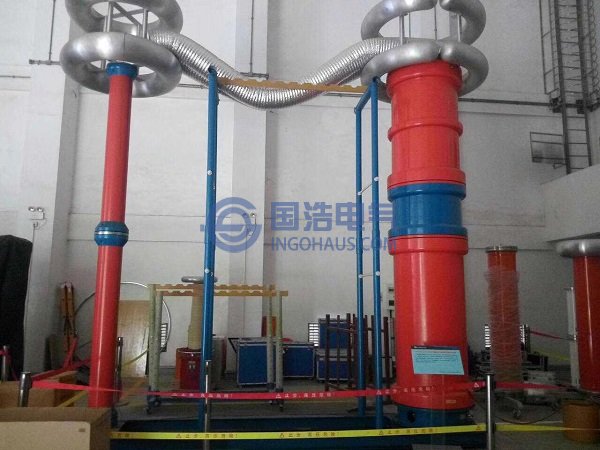

串聯諧振

試前準備工作及注意事項
1. 試驗電源需三相四線，考慮到裕度，電源電流不應小于50A，電源盤應無其它外接負荷，電壓應保持穩定。

2. 每做一相試驗時，其它兩相首尾短接接地，發電機轉子線圈、封閉母線、發電機測溫電阻均應短接接地。安全上應設置相應的圍欄，并派專人監護。

3. 根據出廠及交接試驗的數據折算出發電機每相電容量，再計算出所需的電感值，配置所需電感，連接好操作箱、勵磁變、電抗器及分壓器的接線。

試驗步驟
1. 首先對發電機繞組測量絕緣，合格后，接入諧振系統，進行檢查，確保接線無誤。

2. 接通380V電源，待系統啟動完畢后，進入操作界面，依次設定分壓器的電壓等級、試驗時間、試驗電壓。

3. 然后選擇“自動調諧”項，確認后，變頻電源開始從300Hz到30Hz自動掃描，尋找系統的諧振點。當找到合適的諧振點時，系統會按照先前所設定的參數進行自動升壓。計時一分鐘后系統自動降壓到零，一相試驗結束。

注意事項
1. 在給整機加電之前，一定要仔細檢查各輸入輸出接線是否正確和牢固，接地是否可靠。

2. 升壓及耐壓過程中，密切監視各種表計的指示情況，監聽有無異聲。若發現電流急劇減小或升壓過程中電壓不變甚至下降、及發電機有較大放電聲，應手動降壓至0，并查明原因。

3. 嚴禁在沒有調諧的情況下升壓，因?yàn)檫@樣會損壞勵磁變壓器。
