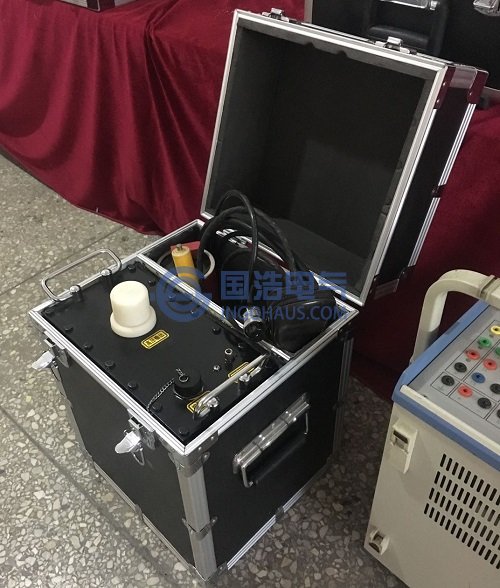

0.1Hz超低頻交流耐壓驗裝置
0.1Hz超低頻耐壓試驗是鑒定XLPE絕緣電纜絕緣強度的直接方法，對于停運后的XLPE絕緣電力電纜是否能繼續投入運行，該試驗是重要的判斷參考依據。主要的試驗的原理是將50Hz交流電通過整流和濾波環節變成所需的直流電壓，通過逆變電路，將此直流電壓逆變?yōu)?kHz交流電壓，再由0.1Hz正弦振蕩器進行調幅處理，調幅后，1kHz電壓等幅波就轉變成0.1Hz的變化調幅波。這個調制電壓是通過兩個高壓變壓器與電壓倍增電路產生的按0.1 Hz正弦波變化的高電壓，用壓敏電阻器進行解調，從而使負載上輸出0.1Hz高壓正弦電壓波形。試驗和研究表明，0.1Hz電壓對XLPE電纜水樹枝的監測十分有效，而水樹枝的產生和發展是XLPE絕緣電纜最主要的老化方式。
超低頻交流耐壓試驗最關鍵的問題是確定進行試驗的電壓，只有施加的試驗電壓正確，才能保證得出正確的結論。
這種試驗方式的優點主要在于:
1. 是無損壞的耐一壓試驗方法。用這種方法不會損壞被試品電纜，特別是對于開始老化但還可使用的電纜優勢明顯。
2. 相比直流高壓試驗，對新鋪電纜和經過維修的電纜，此種測試對連接處和端頭出頭聯接錯誤的判定更為準確。
3. 與工頻耐壓試驗設備相比，其試驗設備體積較小、重量較輕。同時保證了試驗時和實際運行時的電壓在被試品電纜中的絕緣分布相同。國內外的大量研究表明，試驗時可以用此方法代替工頻耐壓試驗方法，是因?yàn)檫@兩種電壓對于疊層復合絕緣缺陷的檢驗?zāi)芰κ窍嗤模哂休^好的等效性。又由于交流試驗設備的容量與試驗頻率成正比，用此試驗方法可以在很大程度上降低交流耐壓試驗設備的容量，同50Hz工頻耐壓設備容量比較，理論上可降低500倍。但由于結構等其他方面的原囚，實際可降低到50-100倍，這樣就有利于現場試驗使用。
這種耐壓方法的缺陷是被試品電纜在超低頻耐壓與工頻耐壓下的一致性較差，以此試驗方式代替工頻耐壓試驗效率是較低的。而且目前開發的0.1Hz超低頻耐壓試驗設備由于其輸出電壓等級不夠高，無法對試驗電壓等級較高的XLPE電纜進行試驗。目前，這種試驗方法主要還是中低壓XLPE絕緣電纜耐壓試驗的一種選擇方法。
