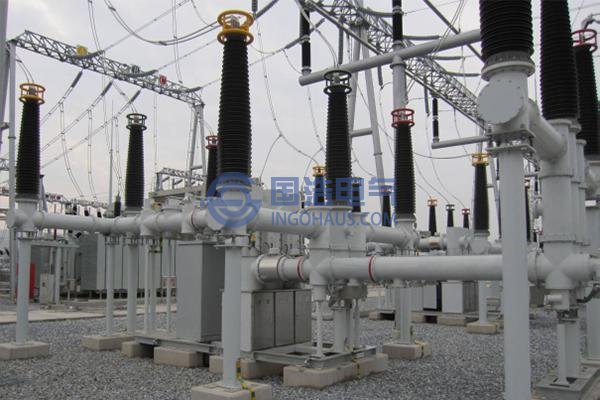

GIS電氣組合開關
根據2003年以來的高壓輸變電設備事故分析報告所進行的不完全統計，造成運行中的絕緣類型故障的原因有以下幾大類：
1）因設計不合理、不完善引起的故障。此類故障大多是由于較高電壓等級下的GIS設備運行經驗缺乏，以及設計人員對GIS設備在快速暫態過電壓下的絕緣特性認識不足造成的；
2）因生產加工缺陷導致的故障。對于一些隱形缺陷(如微小的絕緣氣隙、導體突刺等)，在出廠試驗和現場試驗中未能被及時發現，這些缺陷在設備長期運行中不斷積累加重，最終導致嚴重的絕緣故障；
3）因運輸問題或現場安裝時產生的故障。這類故障主要由運輸和現場安裝過程中的零件脫落，金屬碎屑、絕緣開裂等問題造成；
4）其它。該類缺陷在例行試驗或發生故障后的解體設備中被發現，但未能確定造成該缺陷的初始原因，因此無法歸為以上三大類。
上述前三類故障共占80%。將GIS中具體的絕緣缺陷類型和其造成絕緣事故的比例總結如下：
1）屏蔽和電接觸：事故由屏蔽松動或不良的電接觸引起，占29%，此類絕緣故障如圖和所示；
2）隔離開關設計：在開合電容負荷時由于隔離開關的絕緣耐受電壓不夠而引起的事故，占10% ;
3）高壓導體上的突起/刮傷：由高壓導體上的尖銳突起、異物刮傷或安裝錯位引起的造成的事故，占5%，此類絕緣故障如圖所示；
4）殼體內部件遺落、絕緣子外來顆粒污染：占15%，此類絕緣故障如圖和(約所示；
5）絕緣子缺陷：由于絕緣子裂紋、氣隙或其它缺陷而產生的絕緣事故，占10%，此類絕緣故障如圖所示；
6）接觸不良：占11%，此類絕緣故障如圖和所示。
通過出廠和現場的工頻耐壓、交流局部放電檢測以及沖擊耐壓試驗，能夠檢驗出含有上述大多數缺陷類型的GIS設備，但實際中仍有相當比例存在潛在絕緣缺陷的GIS雖能夠通過常規的出廠試驗和現場試驗而投入運行，但在投入運行后不久發展為絕緣
故障，導致電力事故。

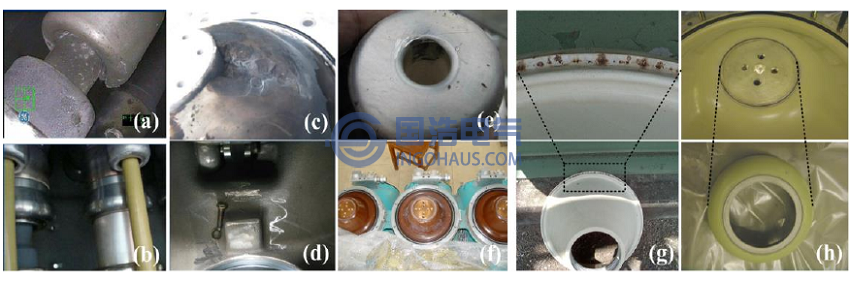

GIS設備具體絕緣故障實例照片
