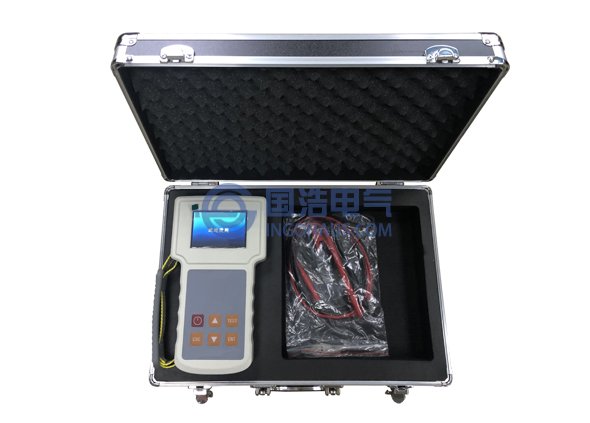

GHFL200防雷元件測試儀 點擊查看產品詳情

    適用于氧化鋅避雷器（氧化鋅閥片及壓敏電阻）過壓防護元件直流參數的測試。



    具有記憶、運算、保持、自檢、泄漏報警等功能。 具有高壓短路保護、過流保護、高壓予置等功能。高壓自泄放時間小于5秒。 測試結果由兩個3 1/2LCD數字顯示，其中一個顯示電壓值，另一個顯示電流值，準確度高，可靠性好。 可作輸出電流≤1mA的可調節直流高壓源（1kV～10kV）。



    技術參數



    耐壓：AC 2.3kV 50Hz 1min



    工作溫度和濕度：0℃～+40℃ <90%RH



    儲存溫度和濕度：-10℃～+50℃ <90%RH



    電源：AC220V±10% 50Hz



    功耗：<40W



    外形尺寸：280mm（L）×280mm（W）×90mm（D）



    重量：≤4 kg



    防雷元件測試儀主要特性：



    （1）適用于氧化鋅避雷器（壓敏電阻），金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測試。



    （2）具有高壓短路保護、過流保護、高壓預置、量程調節等功能。



    （3）具有自檢判別功能，可在測量過程中對超量程測試發出聲響提示。



    （4）具有記憶、運算、保持、控制、連續測試功能。



    （5）測試結果由3 1/2位LCD數字顯示，可自動顯示準確、可靠的所需數據。



    防雷元件測試儀技術指標：



    （1）壓敏電阻測量



    技 術 指 標測 量 范 圍工 作 誤 差測 試 條 件



    起始動作電壓U1mA0～1999V≤±1%±1d1mA±5μA



    漏電流I0.75U1mA0～199.9μA≤±2μA±1d0.75U1mA ≤±1%±1d



    （2）放電管測量



    技 術 指 標測 量 范 圍工 作 誤 差測試條件



    直流擊穿電壓Vsdc8～1999V≤±1%±1d電壓上升速率 100V/S±10%



    （3）其它指標



    絕緣電阻：≥10MΩ（500V）



    耐壓： AC 2kV 50HZ 1min



    工作溫度和濕度：－5℃～+40℃ ≤85%RH



    儲存溫度和濕度：－10℃～+50℃ ≤85%RH



    電源：AC 110V/220V 50Hz/60Hz



    DC 12V 0.5A



    功耗：10W



    4電源



    本機背面板設有外接電源插孔，使用時將儀器自帶的DC12V專用電源插入電源插孔，芯線為“+”極。用戶自備電源線時應注意極性及線徑。



    5準備



    1. 將儀器面板上的自鎖按鍵開關全部置高位，調節“高壓限制” 旋鈕順時針?lè)较蛐奖M頭（最大）和“電壓預置”旋鈕逆時針?lè)较蛐奖M頭（最?。⒈緳C(jī)所備測試線分別插入面板“+”“—”測試孔。將外部電源接入背板相應電源插座（孔）。



    2. 打開電源開關，若儀器顯示“000”表示儀器正常。否則為不正常，請及時聯系售后人員。



    壓敏電阻測試



    “壓敏電阻/放電管”選擇開關置高位（壓敏電阻）， “單次/連續”開關置高位（單次），按上面2.2.1所述接入被試品。



    按下“高壓?jiǎn)⑼?rdquo;鍵，開啟高壓后按下“測試”鍵，顯示屏立即顯示的是被測壓敏電阻的擊穿電壓（U1mA），單位為“V”，約2秒鐘后顯示屏自動顯示漏電流（I0.75U1mA），單位為“μA”，綠色指示燈隨漏流顯示同步點亮，持續約2秒后自行消失。



    放電管測試



    1）常規方法（推薦使用）



    “壓敏電阻/放電管”選擇開關置低位（放電管） “單次/連續”開關置高位（單次），按上面2.2.1所述接入被試品。



    按下“高壓?jiǎn)⑼?rdquo;鍵，開啟高壓后按下“測試鍵”，測試電壓以100V/S的速率從電壓預置值開始上升，至綠色指示燈點亮后。此時顯示屏顯示電壓為被測放電管的點火電壓。



    2）篩選法



    a） “壓敏電阻/放電管”選擇開關置低位（放電管），“單次/連續”開關置高位（單次），調節“電壓預置”旋鈕順時針?lè)较虻奖M頭（最大）。按下“高壓?jiǎn)⑼?rdquo;鍵開啟高壓，高壓指示燈亮，顯示屏顯示儀器輸出最大電壓值。調節“高壓限制”旋鈕至所需的值（測試量程上限值）。再調節“電壓預置”旋鈕選擇所需（測試量程下限值）的電壓值。



    b） 將被測放電管接入測試線，按下“高壓?jiǎn)⑼?rdquo;鍵，若蜂鳴器鳴叫發出聲響警告則表示被測放電管點火電壓Vsdc值小于 “電壓預置”值（超量程下限）。此時，應及時關閉高壓，撤下被測試品，否則將被反復點火。如果蜂鳴器沒有鳴叫則表示被測放電管點火電壓Vsdc值大于“電壓預置”值?？牲c(diǎn)擊“測試鍵”繼續下步操作。



    c） 點擊“測試”鍵后，測試電壓以100V/S的速率從電壓預置值開始上升。至綠色指示燈點亮后：



    （1）若蜂鳴器不鳴叫，顯示屏將顯示測量范圍內的被測放電管點火電壓值。



    （2）若蜂鳴器鳴叫，顯示器將顯示測量范圍的上限值。此時，表示被測試品的點火電壓Vsdc值大于測量范圍的上限值（超量程上限）而沒有點火，此時需要增大“測試量程上限值”，再次重復測試。



    綠色指示燈點亮和同步產生的顯示值（超量程范圍時有鳴叫聲）持續時間約2秒自行消失，隨之回復到預置狀態。



    綠色指示燈點亮期間撤下已測放電管，預置電壓恢復后再接入待測放電管進行下一次測試。



    3）連續測量



    將“單次/連續”開關置低位（連續位），便可連續測量。



    6自檢及其它



    1. 壓敏電阻測試1mA值的檢查



    選擇“壓敏電阻”測試，開啟高壓，預置電壓調節至10V以上，短接測試孔“+”“—”端，顯示器應顯示“000”，長按 “顯示轉換”鍵，應顯示“1000”，如果顯示數值相差太大，則說明儀器有問題，請及時聯系售后人員。



    2. 壓敏電阻測試0.75U1mA值的檢查



    測試端開路，點擊測試鍵進行測試時，顯示器應顯示量程上限值，綠燈亮?xí)r段按住“顯示轉換”鍵應顯示量程上限值的0.75倍。



    3. 在測試試品的過程中，長按 “顯示轉換”鍵：在U1mA測量時段顯示的是測試條件1mA（1000μA）的值；在I0.75U1mA測量時段顯示的是測試條件0.75U1mA的值。



    其它，利用電壓預置和量程調節功能可作1999V/1mA直流穩壓源和1mA恒流源（負載電流達1mA時儀器恒定輸出1mA測試電流）使用，配合使用“顯示轉換”鍵，可測量負載電壓、電流（V/I特性）值。



    7測試完畢



    點擊“高壓?jiǎn)⑼?rdquo;鍵關閉測試電壓，關閉電源開關。使用外接DC 12V直流電源時應將電源線撤除。



    8注意事項及說明



    1. 本機設置了量程（測試范圍）調節功能。在使用中，即可盡可能降低測試電壓以降低能耗，延長儀器壽命，減小安全危害。又可減少測試時間，提高工效。并可用來分組篩選，檢驗判別。用戶可充分合理利用這一功能。



    預置電壓調節范圍：0V～1800V。



    量程電壓調節范圍：100V～1999V。



    量程設置或測試值超過1999V,顯示器顯示溢出信號“1”。



    注：實際輸出1700V。



    2. 放電管測試的預置電壓值就是100V/S速率上升電壓的起始值，也是測試范圍的下限值。壓敏電阻測試的預置電壓只作量程下限值用于判定，實際的測試范圍下限值始終從0V起始。



    3. 預置電壓設置應低于量程上限電壓。否則，測試電壓將處于量程（上限值）限制控制狀態。在放電管測試時，測試指示燈將被反復點亮，并伴有超量程聲響提示。此時，將預置電壓降低即可將高壓置于預置狀態。



    4.本機測試電壓可高達1700V,應保持面板、測試線及工作臺面的清潔與干燥，以免因泄露電流、電弧、電暈而引起測試出錯。



    5. 必須采用二相三線電源插座，地線應完好接地。



    6.操作人員應采取必要的高壓防護措施，以免高壓電擊傷人。
