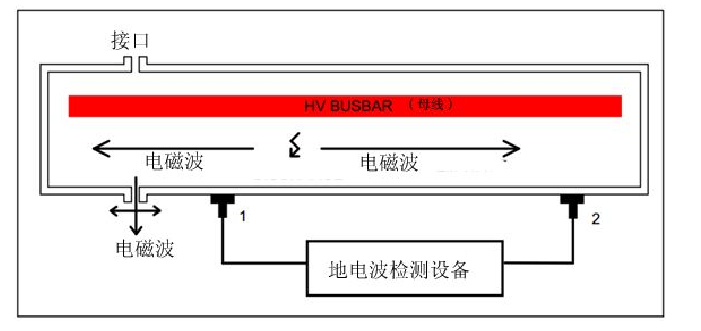

地電波檢測方法的原理圖
地電波檢測方法的特點可歸納為以下3點：地電波檢測的實質是電磁波信號，暫態對地電壓的產生是電磁波在金屬傳導時產生的效應；電磁波信號的傳播存在高頻效應，信號只能在金屬的外表的一薄層電子內傳播；地電波檢測到的信號只是一個值，EATechnology對該值的意義做出相應解析。
英國EA Technology對英國的大量的開關柜進行數據分析工作，研究出地電波信號的檢測值與實際局部放電量之間的關系，設備所有者可根據EA Technology提供的數據庫進行開關柜絕緣狀態評估。
該檢測值被定義為：
暫態對地電壓的范圍在1mV-10V之間，我們可以通過電容藕合探測器捕捉這個TEV信號，并根據上述公式，將該值用dB表示；另外，對放電脈沖進行記錄可提取脈沖次數，并與工頻周期結合進行分析。這種檢測方法與傳統的測量高壓開關柜的放電實在視在電荷的檢測方法不同，地電波檢測法是一種在線檢測方法，可用于電力公司的巡檢，適用于10-35KV開關柜、C-GIS的電纜倉等設備。此外，傳統的檢測方法是測量高壓電氣設備的放電電荷，并且不能對開關柜進行局放定位。地電波檢測方法比傳統的檢測手段具有更大的優勢，因此在各供電公司被廣泛運用。
