局部放電
1. 局部放電的定義及產生原因

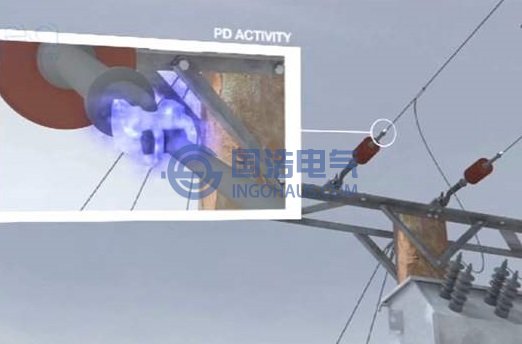

局部放電是指發生在兩個電極之間但未完全連通電極的放電。一般是由于絕緣體內部或絕緣表面電場局部特別集中引起的，即因為電氣設備絕緣內部存在弱點或設備生產過程中造成的缺陷引起的。通常這種放電表現為持續時間小于1μs的脈沖，常常伴有聲、光、熱和化學反應等等。局部放電的能量是很小的，因而局部放電短時存在并不會影響設備的絕緣性能，但電力設備只要出現局部放電現象，其微弱的效應就會一點一點的積累，使電介質的性能逐漸降低，最終造成絕緣的貫穿性擊穿。2. 局部放電相關參數解釋
1）局部放電視在放電量q。將試品注入一定量的電荷，使試品端電壓的變化量和發生局放時端電壓變化量相等。這時注入的電荷量就稱為局部放電的視在放電量，以pC(皮庫)表示。實際上，這個視在放電量跟試品真實的放電量不相等，到目前為止真實的放電量還不能直接測出。注入試品的脈沖在測量阻抗端子上引起的波形與試品局放引起的電壓波形可能不同，但通常可以認為這兩個量在測量儀器上的響應值相等。2）放電脈沖的重復率N。是指在選定的時間段內，每秒鐘所測到的局部放電脈沖的平均數。事實上，只能測量超過某一值或是在一定范圍內的脈沖，其結果可以用局部放電量的累積頻率分布曲線表示。
3）局部放電的試驗電壓U。它是指在規定的試驗程序中按照試驗規程施加的試驗電壓，在此電壓下，試品不應呈現超過規定量值的局部放電。
4）規定的局部放電量值Q。是指在某一規定的電壓下，對某一給定的試品，在標準或規范中規定的局部放電量的數值。
5）局部放電起始電壓Ui。當施加于試品的電壓從某一觀察不到局部放電的較低值開始逐漸增加到初次觀察到試品中發生重復性放電時的電壓值。事實上，起始電壓Ui是局部放電脈沖參量幅值等于或超過某一規定值的最低施加電壓。
6）局部放電熄滅電壓Ue。當施加于試品的電壓從某一觀察到的局部放電脈沖參量德較高值逐漸減小到試品中停止出現重復性局放時的電壓。事實上，熄滅電壓Ue是局部放電量值等于或小魚某一規定值的最低施加電壓。
