產生局部放電的原因是介質的內部電場不均勻，從局部放電的位置和機理的角度可將局部放電的類型分為：內部放電、表面放電及電暈放電。
（1）內部放電
當絕緣體內有氣泡或液體時，則很可能發生內部放電，對于電氣設備，由于制造工藝的不可避免的原因，絕緣結構內含有不同程度的氣泡，在高電場的作用下，這些氣泡將發生不同程度的局部放電，在開關柜運行過程中，由于長期的電場作用，在高負荷時的溫度升高等因素，絕緣介質中的氣泡就產生內部放電。通常介質的內部放電，在正負半周的局放相位相同，正負半周的放電脈沖的圖形是對稱，從內部放電的相位圖可以看出，放電多出現實驗電壓的絕對值的上升部位的相位上，只有在放電很強烈時，才可能擴展到電壓絕對值下降的相位上，內部放電的放電源可歸納為以下幾種：a）絕緣體中有氣泡；b）電層突起；c）受潮而呈現電樹。
內部放電的相位圖
（2）表面放電
表面放電發生金屬電極與介質表面之間，放電源仍可以是氣泡，由于氣泡的一面是導體，令一面是介質，放電產生的電荷只能聚集在介質的一邊，因此積累的電荷少了，更不容易在外加電壓的絕對值下降的相位產生局部放電，另外，放電模型的兩端分別連接高電壓與地，則在施加電壓的負半個周期出現的現象是放電量少，而次數多，這是因?yàn)閷?dǎo)體在負端更容易發射電子，同時正電子撞擊負端造成電子再次發射，放電的相位圖如下圖所示。

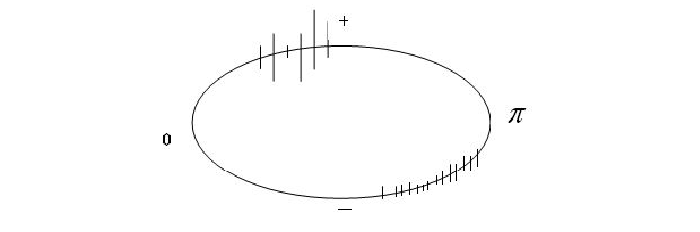

表面放電的相位圖
