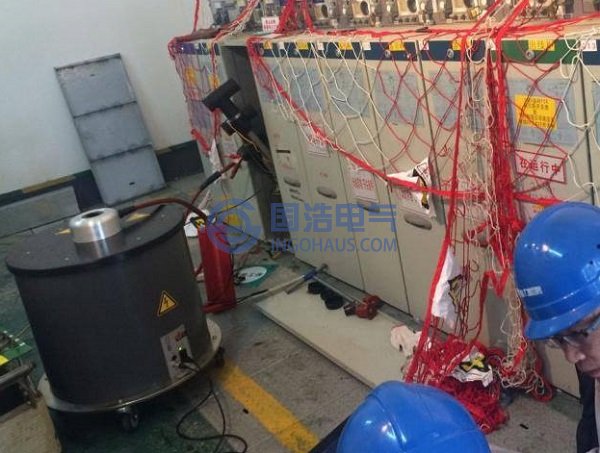

OWTS系統
a. 基于DAC正弦(阻尼振蕩電壓)的局放測試；
b. 測試頻率接近50Hz工頻電壓，測試結果對應于實際運行狀態；
c. 測試時間極短(幾百毫秒)，為無損的測試方法；
d. 局放量的校準依據IEC60270標準；
e. 采用無線局域網(WLAN)進行控制和通訊，操作安全；
f. 局放檢測與局放點定位技術相結合；
g. 同時可測量介損和電纜電容等參數；
h. 自動調節系統參數來優化測量的靈敏度；
i. 帶有接頭定位功能的自動校準模式；
J. 可生成直觀的局放分布圖表和測試報告；
k. 便攜式設計，重量輕，現場安裝簡單；
而最關鍵的特點在于其DAC試驗電壓技術應用上。該DAC電壓的產生是由系統固定的電感和被測電纜的電容通過放電過程產生，振蕩回路主要包括高壓源、高壓電感、電纜電容、合適的高壓開關以及控制電腦組成。系統升壓至設定值后，激光控制開關閉合，組成LC振蕩回路，于是被側電纜上就產生了阻尼振蕩電壓。經權威實驗室試驗證實，DAC測試電壓與連續正弦交流測試電壓具有很好的等效性。
而LC回路的振蕩頻率接近于諧振頻率，公式如下：
由于振蕩頻率取決于電感和被測電纜電容的大小，有時為降低振蕩頻率，系統回路將并聯一個附加降頻電容裝置。測試回路的阻尼參數和充電時間取決于回路和被測電纜電容的特性。通過上述處理，以20-300Hz的標準檢測頻率及高壓交聯電纜常用容性參數計算，OWTS系統最大理論可測長度達40千米(可LC振蕩長度)。
另外，OWTS系統操作簡單的特點，輸入電纜數據，如電纜長度、接頭數量、電纜類型等即可開始測試，生成的測試報告可作為下次局放檢測的參考，從而得到某段電纜局放的發展趨勢。
