GIS設備的優越性

發布時間：2020-09-10 11:35:38人氣：

GIS電氣組合開關

GIS設備在70年代初開始使用，目前己經有800kV及以上電壓的GIS設備投入運行，全世界主要的電器制造公司都制造GIS設備，我國西安、沈陽、北京等開關廠都有自主型號的GIS設備投入市場。GIS設備之所以能得到廣泛的應用，其優點如下：

(1)占地面積小

GIS設備的占地面積一般用以下經驗公式表示
A=10/Un*100%

其中Un表示GIS設備的額定運行電壓(kV)。例如運行電壓為500kV的GIS設備占地面積為
A=10/500*100%=2%

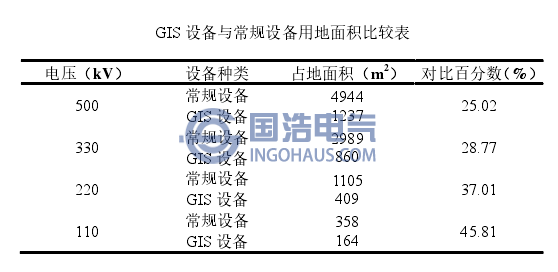

上述是對GIS設備本身而言，不包括配套設備所占的面積。例如GIS設備還有引出的瓷套管、電抗器、避雷器、電容式互感器等，他們的絕緣距離按空氣絕緣來考慮。此外，還有控制設備，其他電器機械設備等，所以GIS設備的占地面積比上式要大一些。下表為GIS設備與常規式設備占地面積的比較表，表中500kV設備以一串設備計算，220kV以一個進線間隔計算。

從上表可以看到，電壓等級越高，占地面積越少。例如500KV GIS設備的占地面積只有常規設備的25.02%，相當于1/4。

(2)不受環境影響

GIS設備作為一個全密封式設備，外殼之外并無導電部分，內部采用SF6氣體絕緣，因此外界環境對其的影響較小。例如：在冶煉廠、化學制品廠不受其有害氣體的侵蝕；在鹽霧地區、潮濕地區、高海拔地區內，不受氣候和空氣內的鹽霧、水分的影響。

(3)運行可靠、檢修期長

由于GIS設備采用精密技術進行加工、材料選用優良、加工工藝非常嚴格，另外，絕緣介質采用的SF6氣體，其絕緣性能、滅弧性能都優于空氣。斷路器的開斷能力高，觸頭燒傷輕微，故此設備的維修周期長，故障率低。又由于GIS設備所有元件都組合為一個整體，其抗震性能好。設備中沒有用絕緣油，絕緣氣體本身不燃燒，故其防火性能好。所以GIS設備運行安全可靠，維護運行費用少。

(4)施工工期短

GIS各個元件的通用性強，采用可拆卸式結構，盡量在制造廠組裝并進行單元運輸。電壓較低的GIS可以整個間隔組成一個運輸單元，等到達施工工地時進行固定。電壓高的GIS電氣設備由于運輸件很大不可能整個間隔運輸，但可以分成多個運輸單元進行分別運輸，當設備到達施工工地后，對運輸單元進行簡單拼裝并經過調試后即可投運。與常規式設備相比，現場的安裝工作量可減少80%左右。因此GIS安裝迅速，可大量節省使用費用。

(5)受外界干擾較小

GIS電氣設備施加外殼進行屏蔽，外殼接地良好，因此其導電體所產生的輻射，電場干擾等都被外殼屏蔽了，噪音來自斷路器的開斷過程，它也被外殼屏蔽了，因此GIS設備不會對通信、無線電進行干擾。
