大型電力變壓器是電力輸電網絡中最昂貴和最重要的設備之一，隨著電力設備容量及數量的增加及電網規模的擴大，電力變壓器故障給人們的生產和生活帶來的影響也越來越大（下圖為某油浸式電力變壓器故障失火）。

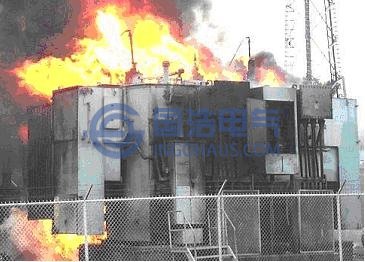

油浸式變壓器故障失火
長期以來，我國電力行業采用絕緣預防性試驗和定期維修制度，即按事先制定的檢修周期進行停電檢修，因而也稱計劃維修制(TBM)，它對保障電力系統的安全、穩定運行起到了有效監督作用，同時也積累了相當多的經驗。但從長期的實踐中發現，定期停電的離線試驗在防止電力設備事故方面有其局限性和不足。據不完全統計，1985年至1990年間全國有80%的變壓器事故是在預防性試驗合格的情況下發生的。由于預防性試驗的試驗條件和運行條件有差別，離線試驗不能完全反映設備在運行條件下的絕緣狀況，并且絕緣故障是一個發生、發展的過程，與運行條件、絕緣狀況等有關，不易在定期的預防性試驗中準確發現。近年來國內故障統計表明，突發性故障在超高壓變壓器事故中占相當大的比重。另外，預防性試驗和定期維修均需停電離線進行，試驗時間長，工作量大，并造成大量的經濟損失和可能的設備損傷。鑒于定期維修方式存在以上問題，同時考慮節約成本和降低檢修費用的需要，電氣設備的狀態檢修(CBM)越來越受到人們的重視，它的優點在于可及時發現故障的早期征兆，使運行維護人員排除處于萌芽狀態的故障，從而避免惡性事故的發生，并且提高了維修質量和效率，節約大量的人力物力。隨著傳感器技術、信號處理技術和計算機技術的發展與應用，作為狀態檢修基礎的電氣設備在線檢(監)測技術得到了飛速發展，成為絕緣檢測中的一個重要組成部分，在很多方面彌補僅靠定期停電預防性試驗的不足。
局部放電(PD)既是電力變壓器絕緣劣化的重要征兆，又是造成絕緣劣化的原因，長期的PD會使絕緣劣化，威脅電力變壓器的安全運行，導致運行中出現故障，從而影響電力系統的安全穩定運行。大量的運行經驗和統計數據表明，運行中的電力變壓器PD通常有如下類型：1)繞組中部油一隔板絕緣中油隙放電；2)繞組端部油隙放電；3)接觸絕緣導線和電工紙(引線絕緣、搭接絕緣)的油隙放電；4)引線、搭接線等油紙絕緣中的局部放電；5)線圈間(縱絕緣)的油隙放電；6)匝間絕緣局部擊穿；7)電工紙沿面滑閃放電。由于變壓器內部結構復雜，電場分布不均勻，生產工藝要求較高，隨著電壓水平提高，事故率呈上升趨勢，且大多事故是由局部故障擴大引起的突發事故。通過PD的在線監測，可及時發現變壓器內部絕緣存在的潛伏性缺陷，判斷變壓器內部絕緣劣化的程度，避免變壓
器發生突發性絕緣故障，這對保證電力變壓器安全運行具有十分重要的意義。
對于變壓器制造廠家和現場監護人員來說，在確定變壓器內部存在局部放電后，快速準確地對局放源定位可為變壓器的狀態維修提供科學的信息和指導，有利于迅速排除故障，避免惡性事故的發生，減少停電所帶來的損失和降低維修成本，因而倍受電力部門重視。
