特高頻檢測技術利用傳感器檢測局部放電發生時產生的高頻電磁波。不同種類的局部放電區別在于放電時產生的電磁場的最大值和相位不同。但是特高頻技術在使用時，往往需要采集高頻信號的幅值，這就對采集設備的采樣率提出了很大的要求，采樣率如果過低的話往往會造成幅值信號的丟失，不利于采集信號的準確性。所以在實際應用中往往需要加一個低通濾波器，將特高頻的信號濾除，保留原信號的真實性和準確性。這樣的方案設計比較容易實現，使用性好，大大減少了數據的處理量。準確的解析了局部放電的類型。濾波后的波形不能用于時域信號的分析，因為濾波電路中的電容具有改變相位的功能。所以在特高頻分析儀中一般有兩路輸出，即濾波后信號的輸出和濾波前原始信號的輸出。

特高頻分析儀中的分析軟件利用一系列的圖譜來顯示采集到的數據，一般使用脈沖序列分布圖，或者是局部放電幅頻圖譜和相頻圖譜?？梢愿鶕?jù)以往局部放電故障的己有數據，來判斷局部放電的類型，也可以通過采集到的圖譜解析出局部放電的類型和故障點的位置。

1. PRPS是一種顯示直觀的三維坐標圖，它用來顯示特高頻檢測出來的數據。相位用X軸來表示，信號的周期數量用Y軸來表示，信號的峰值和幅值通過Z坐標軸來表示。作為特高頻帶電檢測數據處理中最重要的一種譜圖，其重要性無可替代。其圖譜如示：

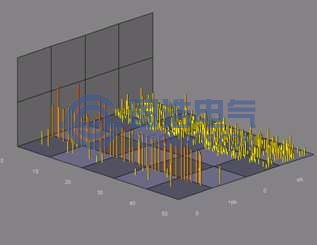

PRPS實時三維圖

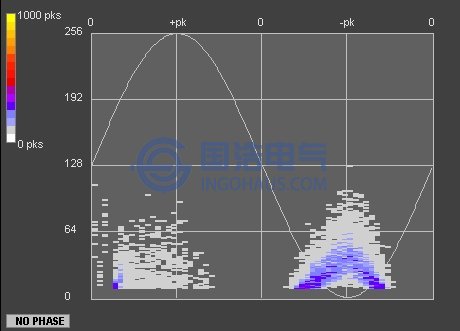

PRPD分析圖譜
