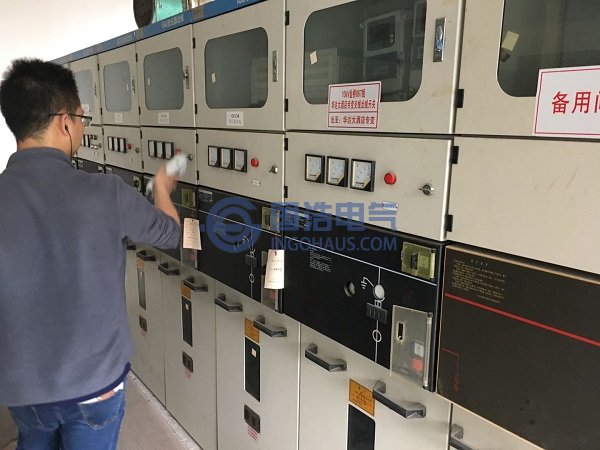

（1）暫態地電壓(TEV)檢測
按照檢測規范首先測取至少三個不同部位的環境TEV值作為背景參考值，并記錄暫態地電壓水平及2秒鐘脈沖數。然后對每個開關柜進行分別進行不低于5個檢測點的TEV檢測，檢測位置按照前面、后面、側面進行選擇布點，前面選2個點，后面、側面各選三個點，分別記錄每個檢測點的暫態地電壓水平及2秒鐘脈沖數。初步分析數據，使用定位儀對檢測數據異常的開關柜進行時差定位，找出異常開關柜以及部位。對于現場干擾嚴重的開關室內的所有開關進行不低于24小時的長時監測，通過監測，排除外部干擾信號，確認開關柜內部是否存在局放。根據記錄的24小時以上監測數據，找出開關柜內局放的具體位置及局放程度，給出故障開關柜的詳細位置。
（2）超聲波檢測
按照檢測規范首先測量環境中的超聲波值，并記錄超聲波數值。然后使用探頭沿著開關柜斷路器的端口、充氣式電纜盒、電壓互感器以及母排室等設備的縫隙緩慢移動，并監視超聲波幅值的變化，同時通過耳機傾聽是否有異常的聲音。當發現有異常的聲音時，進行仔細辨別，確認是否為局放聲，再結合聲壓式超聲波探頭，找到超聲波幅值最大部位，從而找到放電源位置。記錄被測開關柜超聲信號幅值最大的位置的超聲波幅值，使用錄音設備，記錄所偵測到的超聲波信號。
（3）紅外檢測(柜體有開孔)
由于開關柜為封閉式設備，紅外線無法透過金屬外殼和有機玻璃，直接測溫檢測的溫度實際為柜體外殼溫度，要實現開關柜內部設備的測溫，開關柜需留有有紅外測溫孔。對于有開孔的開關柜，按照檢測規范使用紅外熱像儀對開關柜的斷路器位置、母線以及電纜等部位及進、出線電氣連接處進行紅外測溫。常規紅外測溫工作有運維班人員執行，跟隨設備日常巡檢同步開展，一般為每周1次。在迎峰度夏、度冬及特殊保電期間，運維人員增加開展設備紅外測溫的頻次。同時在每季度、度夏、度冬期間由檢修單位開展專業紅外檢測。在運維人員發現開關柜設備發熱缺陷時，由檢修試驗專業人員利用高精度紅外測溫儀進行復測。
