（1）案例經過
某電力公司下屬某220kV變電站中的10kV開關柜巡檢檢測時，發現異常信號，背景值較低的情況下，數據幅值達到14dB，5月進行了跟蹤測量，數據增長至19dB，如表所示，且在3×24TV柜后部?jī)蓧K面板的中間縫隙處能聽到“茲茲”的放電聲。停電后檢查發現開關柜存在受潮現象，且母線在套管內偏心，導致母線與套管內壁空氣間隙過小產生放電，處理后恢復正常。

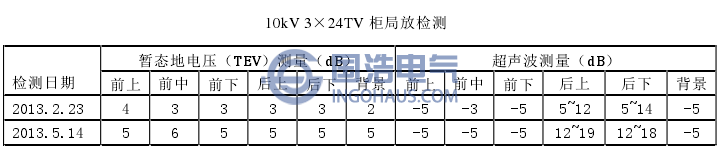

開關柜局部放電數據
（2）檢測分析方法
根據相關技術規定，當開關柜超聲局放的檢測數值超過15dB時，判為缺陷狀態。且復測發現數據有上升趨勢，為保證設備安全，對3×24進行了停電處理。停電后，外觀檢查發現PT觸頭積灰、有放電痕跡且絕緣橡膠有輕微受潮，如下圖所示。

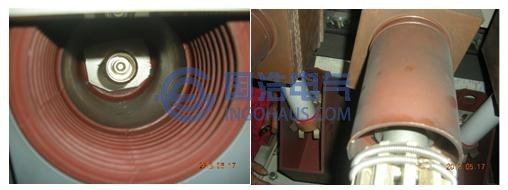

PT觸頭積灰，有放電痕跡且絕緣橡膠有輕微受潮
1）第一次絕緣、耐壓測試(未作處理)：
絕緣：三相絕緣良好，均達到1G歐姆以上。
耐壓：三相加壓至20kV時，母線接頭均有幾處出現暗藍色放電集中區域，如下圖所示。
開關柜后上部左側
根據耐壓試驗確定的區域，一次檢修班采用了酒精涂擦、電吹風除潮等方式處理。
3）第二次耐壓測試：
A、B相逐漸升壓至33kV，未出現放電集中局域，也未出現明顯間隙性固體間放電聲。C相加壓至5.8kV(運行相電壓)時，儀器在柜門邊框附近測試超聲仍然超標(幅值為12dB)，人耳也可聽到間隙性放電聲。一次檢修班成員在相鄰柜門頂處向下觀察，可發現C相母線穿墻固體套管(3×14間隔后部上下端間隔離擋板處)有間隔放電，檢查后分析為因母線在套管內偏心，導致母線與套管內壁空氣間隙過小產生放電。
4）再次檢修處理:
降壓后，檢修人員將母線調至緊靠套管內壁，并清潔表面的污垢。再次耐壓，在相電壓未聽見放電聲，儀器也未測出超聲異常，隨后1分鐘33kV耐壓順利通過，將拆除熔斷器的PT推入，加至相電壓，也未聽見間隙放電聲，缺陷消除。
（3）經驗總結
1）開關柜的兩種局放檢測技術對開關柜不同缺陷類型檢測靈敏度存在差異，所以在檢測開關柜進行局放的過程中，上述兩種檢測手段有機結合。2）超聲超標往往與設備表面放電關系較大，暫態地電位往往與設備固體絕緣內部放電有關。
3）耐壓過程中進行超聲波局放檢測能夠有效發現開關柜絕緣薄弱點，提高開關柜檢修針對性，同時考核檢修質量。
4）10kV高壓室應保證足夠的干燥度，確保空調、抽濕機、加熱器正常穩定運行，這次TV柜的母線部分集中區域放電集灰、受潮有一定關系。
5）應加強對開關柜套管的安裝工藝驗收，需、加強開關柜運行環境治理，減少受潮和凝露現象。
