在電氣設備局部放電檢測中，超聲波帶電檢測方法是應用最廣泛的一種檢測方法；而國內電力系統內己經安裝的幾套超聲波局部放電長期在線監測系統受技術和設備的穩定性所限，性能不穩定，出現高誤報率，應用受到很大的限制，相關技術有待進一步的研究和完善。

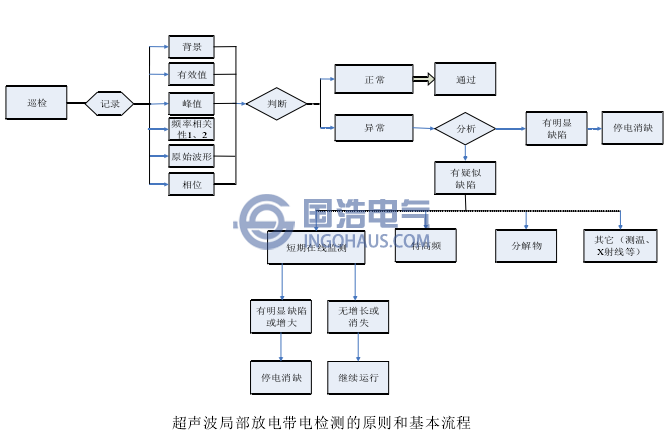

一般情況下，超聲波局部放電帶電檢測基本流程圖如下圖所示。在檢測開始前，通過對背景和檢測點超聲波信號有效值、幅值、頻率相關性、相位及原始波形的測定，判斷是否正常。如果有異常信號，就進一步分析確認所檢測的設備是否存在明顯缺陷，以確定缺陷的原因和位置；對于疑似缺陷、一些間歇性和不穩定的異常信號，可以利用其它不同檢測手段如特高頻、紅外測溫、分解物分析、X射線等進行輔助檢測。
超聲波局部放電檢測對顆粒、懸浮放電、尖端放電、松動、異物雜質等缺陷均有較好的檢測效果，對絕緣子內部缺陷靈敏度低。超聲波局部放電檢測和特高頻(UHF)局部放電檢測為互為補充，互為驗證的關系，必須保證平衡。
（1）正常判斷依據
根據局放點背景和檢測點所測超聲波信號的周期峰值、有效值、50Hz相關性、100Hz相關性、時域波形的差異、特征指數分布以及相位分布的情況，滿足下表1的所有標準即為正常，任何一項參數不滿足均可判定為異常。背景信號通常由頻率均勻分布的白噪聲構成，表2列出了不同檢測模式下背景信號的典型譜圖與特征。

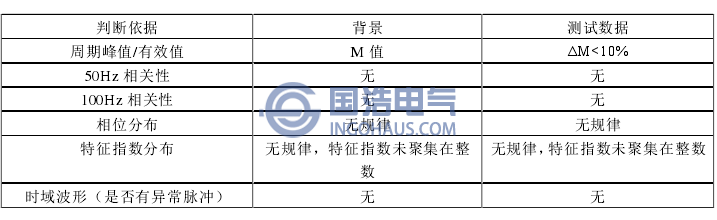

表1 超聲波局部放電現象正常的判定標準

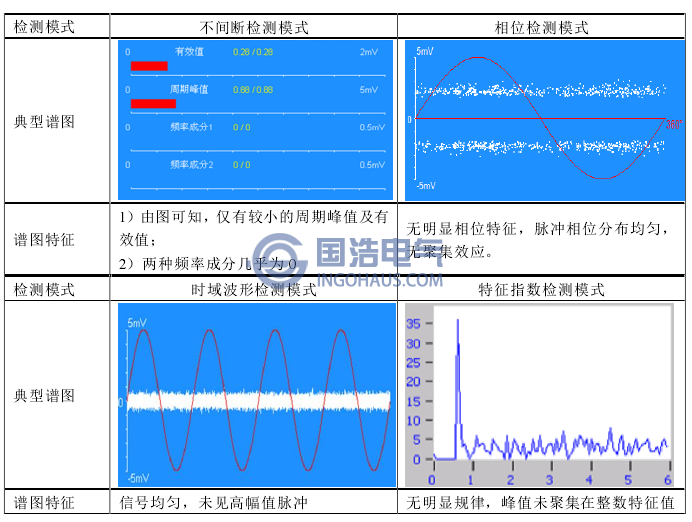

表2 不同檢測模式下的背景噪聲典型譜圖
（2）有明顯缺陷的判斷依據
據局放點背景和檢測點所測超聲波信號的周期峰值、有效值、50Hz相關性、100Hz相關性、時域波形的差異、特征指數分布以及相位分布的情況，缺陷的幾種不同類型的判斷標準如表3所示。

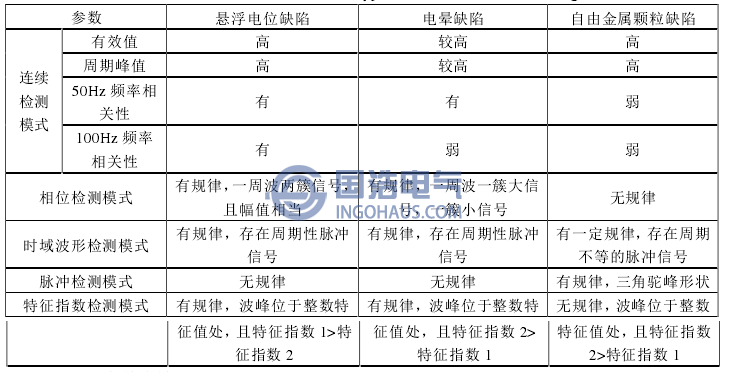

表3 不同檢測模式下的背景噪聲典型譜圖
（3）疑似缺陷判斷依據
如表4所示，在檢測過程中，如果觀察到一些間歇性的沒有規律的異常信號，即可以判斷為疑似缺陷。

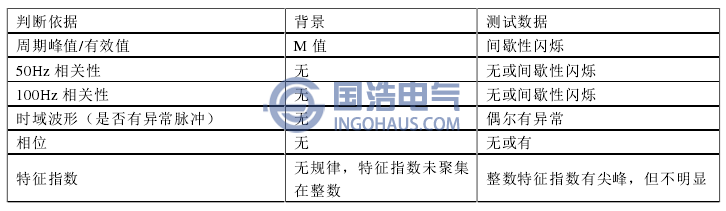

表4 超聲波局部放電疑似缺陷的判定標準

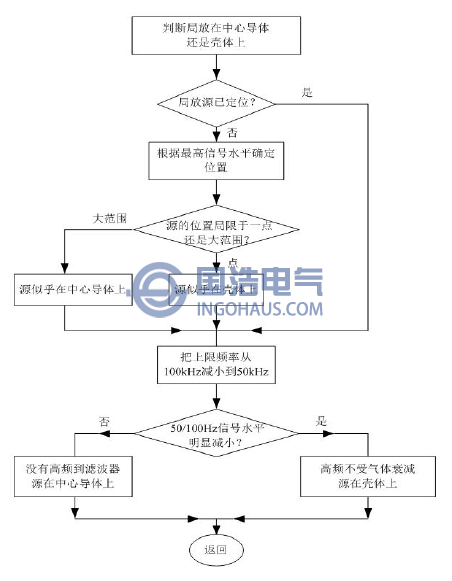

頻率定位技術的流程
