放電信號的大小反映了此時局部放電強度情況，TEV信號應該會受到放電強度的影響，因此研究該影響對通過TEV信號幅值來判斷放電強度情況有著重要意義。
本文在同一位置設置了不同幅值的放電信號，通過同一位置的探針對信號強度進行檢測得到了TEV幅值與放電源強度之間的關系。以此驗證放電源強度對TEV信號的影響。如表所示，此為TEV信號幅值與施加不同信號源強度所得到的仿真結果，放電信號源幅值分別設置為0.5A, 1A, 1.5A, 2A和2.5A。
不同信號源輻值對于電磁波影響
| 信號源輻值（A） | 0.5 | 1 | 1.5 | 2 | 2.5 |
| 電場輻值（V/m） | 0.16557 | 0.33136 | 0.49671 | 0.66272 | 0.82786 |

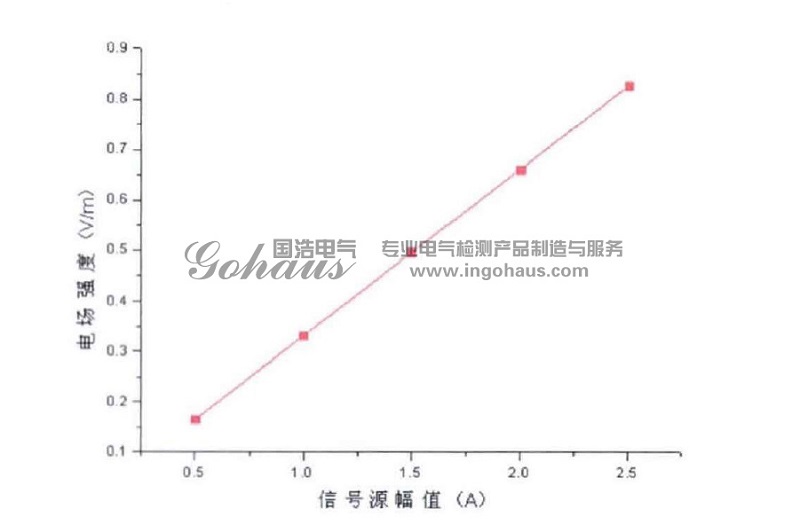

放電信號源輻值與TEV信號強度關系
通過以上及前兩篇文章的分析我們可以發現：
（1）TEV信號是由于局部放電引起的電磁輻射在開關柜外殼表面形成的電流與等效阻抗的乘積，該信號是一種電位。
（1）TEV信號是由于局部放電引起的電磁輻射在開關柜外殼表面形成的電流與等效阻抗的乘積，該信號是一種電位。
（2）金屬對TEV信號有著明顯的屏蔽作用，TEV信號是從開關柜殼體不連續的位置溢出的。
（3）放電源的幅值與TEV信號的強度之間呈線性變化的關系，TEV幅值越大，說明此時局部放電的強度越大。
