1980年來，我國電力行業開始關注在線檢測技術的研究，電力部與電力工業設備診斷技術協會曾組織開展過多次全國范圍內的高壓絕緣在線檢測技術專業會議。經過多年的科學實踐和積極探索，電力設備帶電檢測技術在電力領域己有了較多相對成熟的應用，如變壓器、GIS、罐式斷路器設備的局部放電、油色譜分析技術，紅外測溫、紫外成像檢測技術等。隨著技術的不斷成熟，這些先進的帶電檢測儀器，己經在我國電網系統應用中發揮著越來越不可替代的作用。目前我國帶電檢測技術主要涉及以下幾個方面：
1)色譜
色譜是指利用氣相色譜技術對油浸式輸變電設備內的絕緣油進行其溶解特征氣體含量分析、判斷的一種檢測方法。
2)避雷器帶電測試
避雷器帶電測試是指避雷器在運行電壓下測試其絕緣性能參數的一種檢測方法。
3)絕緣子帶電測試
絕緣子帶電測試是指絕緣子在運行電壓下測試其絕緣性能參數的一種檢測方法。
4)高頻局部放電檢測
高頻局部放電檢測技術是指對頻率介于3MHz-30MHz區間的局部放電信號進行采集、分析、判斷的一種檢測方法。

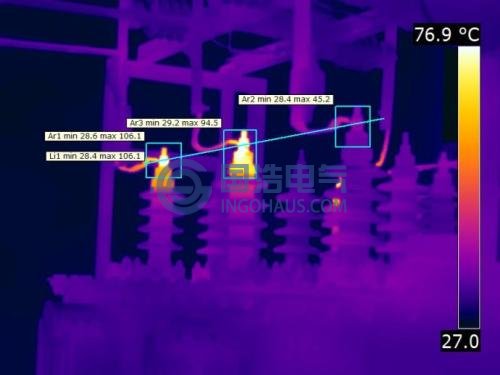

5)紅外熱像檢測
利用紅外熱像技術，對電力系統中具有電流、電壓致熱效應或其他致熱效應的帶電設備進行檢測和診斷。
6)超聲波信號檢測
超聲波檢測技術是指對頻率介于20kHz-200kHz區間的聲信號進行采集、分析、判斷的一種檢測方法。
7)超高頻局部放電檢測
超高頻檢測技術是指對頻率介于300MHz-3000MHz區間的局部放電信號進行采集、分析、判斷的一種檢測方法。
8)暫態地電壓檢測
局部放電發生時，在接地的金屬表面將產生瞬時地電壓，這個地電壓將沿金屬的表面向各個方向傳播。通過檢測地電壓實現對電力設備局部放電的判別和定位。
9)接地電流測量
通過電流互感器或鉗形電流表對設備接地回路的接地電流進行檢測。
10)相對介質損耗因數
兩個電容型設備在并聯情況下或異相相同電壓下在電容末端側得兩個電流矢量差，對該差值進行正切換算，換算所得數值叫做相對介質損耗因數。
11) SF6氣體分解物檢測
在電弧、局部放電或其他不正常工作條件作用下，SF6氣體將生成SO2, H2S等分解產物。通過對SF6氣體分解物的檢測，達到判斷設備運行狀態的目的。
12) SF6氣體泄漏成像法檢測
通過利用成像法技術(如：激光成像法、紅外成像法)，可實現SF6設備的帶電檢漏和泄漏點的精確定位。
紅外測溫、超聲波信號檢測、暫態地電壓檢測等非接觸式的帶電檢測方式已經相對成熟，多用于低壓等級的開關柜故障檢測，而對于高電壓等級的避雷器和電流互感器等設備的帶電檢測技術的掌握還處于相對薄弱階段。
