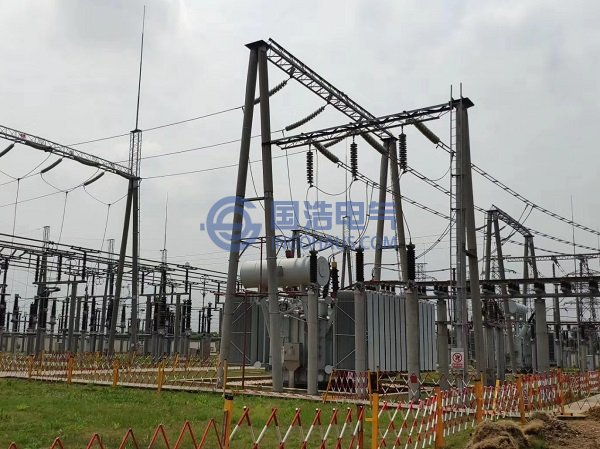

變電站
通過大量對于變壓器故障的統計資料可以發現，影響變壓器正常運行的一個重要的因素就是變壓器的絕緣損壞引起故障。目前，國內電力系統中主要是采用有著固、液兩相復合絕緣結構的油浸式電力變壓器。雖然變壓器在設計時已經具備了足夠的電氣強度，可是變壓器絕緣材料各區域的電場分布一般是不均勻的，并且電介質自身也是不均勻的，制造過程中因?yàn)橐恍┎豢杀苊獾呐既灰蛩囟斐傻南忍煨跃植咳毕?如裂縫、氣泡等)可能會導致絕緣結構表面或者是內部形成高于平均場強的的局部場強。較高的局部場強使這些先天性局部缺陷區域的擊穿場強低于平均擊穿場強。放電將首先發生在這些擊穿場強低的區域，而其它局部場強不變的區域仍然保持完好的絕緣特性，這就形成了局部放電（PD，Partial Discharge）。
對于油浸式電力變壓器，其絕緣部位若長期發生局部放電，這些絕緣存在缺陷部位的絕緣材料就會被腐燭，其絕緣的介電特性由于積聚效應必然會受到影響，從而造成絕緣劣化，直至最終絕緣層擊穿。局部放電引起介質損傷、劣化是由多方面的因素造成的，概括起來主要有以下三種效應：
1、電的作用。介質表面受到帶電質點的撞擊效應。電場對這些帶電質點的加速作用增大了其轟擊介質表面的速度，使介質發生老化。
2、熱的作用。介質受到帶電質點的撞擊，使介質放電點處的溫度比其他部位要高，過高的溫度有可能引起介質發生化學分解或熱焰解。同時，局部放電產生的光輻射效應，會引起塑料等有機介質發生龜裂、光老化等現象。
3、化學作用。介質受到局部放電產生的有活性的生成物的氧化而受到腐蝕。
局部放電會發生在各種不同的部位，歸納起來主要分為固體或液體介質、絕緣內存在的氣體以及金屬表面尖端等場強比其他部位要高的部位引起的局部擊穿放電。一次局部放電產生的能量較小，對電氣設備的絕緣性能不會產生太大影響，但是在電氣設備運行時，局部放電頻繁的出現，這些原本對絕緣沒有太大影響的微弱放電不斷累積，設備絕緣的介電性能就有可能因?yàn)槟芰康睦鄯e效應受到不斷的沖擊而漸漸劣化，最終就會造成局部絕緣缺陷不斷擴大，甚至?xí)鹁植拷^緣被擊穿或造成沿面閃絡的發生。
傳統針對絕緣特性的試驗方法大都難以準確的發現設備內部是否存在可能造成局部放電的缺陷，并且對電力設備進行一分鐘交流耐壓試驗會造成設備絕緣損傷，導致設備正常運行存在隱患。隨著電力系統整體電壓等級的持續提高，這個問題愈發突出。據相關資料統計，最近幾年，我國電壓等級在110KV以上的大型變壓器事故中，超過一半的突發事故是在正常運行下變壓器發生局部放電導致的匝或段間短路。
大型變壓器一般工作環境是在局部放電不大于100pC的電場強度下。但由于工藝等客觀因素，標準規定在試驗電壓下局部放電應小于500pC。局部放電的強弱程度是判斷一個絕緣系統是否合格的可靠指標。預防電氣設備故障的一種行之有效的方法是對電氣設備的局部放電特性進行檢測。局部放電信號存在各種統計特征，如放電的相位分布、單位時間內的放電次數、放電幅值大小等，這些特征可能隱含著電氣設備的絕緣狀態好壞和放電強弱程度等有效信息。在電氣設備發生絕緣故障前，若能夠通過檢測及時的發現電氣設備中的局部放電現象，通過一定的方法精確的評估局放嚴重程度、辨識放電類型，就可以先行采取相對應的檢修措施，避免電氣設備在運行過程中突然發生絕緣故障。
國內外各研究機構對絕緣質量監控的重要指標之一就是局部放電測量，以保障電氣設備能夠在安全可靠的前提下長期運行。針對局部放電的測量方法以及規定各類設備的最高放電量，國際電工委員會（IEC）和我國都相應制定了很多標準作為行業的指標。各方面的實踐經驗表明：電氣設備在出廠前進行局部放電檢測以及在運行中進行在線監測不僅能夠嚴格控制絕緣質量，更是診斷電氣設備運行中絕緣特性的一種行之有效的手段。
綜上所述，局部放電檢測作為一種診斷手段，能夠有效的反應變壓器內部絕緣狀況是否符合標準。這對于電力變壓器安全、可靠運行具有十分重大意義，是電氣設備檢修發展的正確方向。
