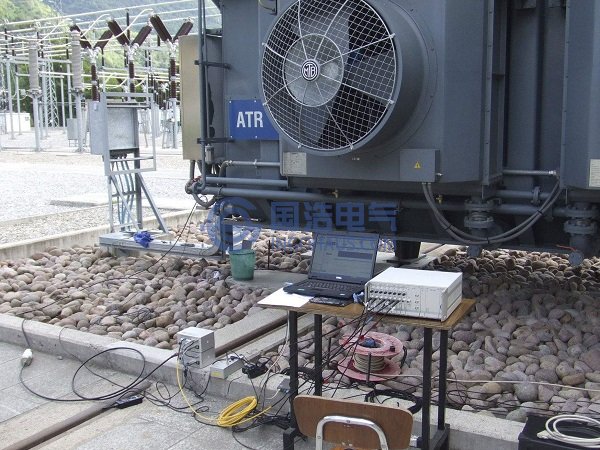

變壓器局部放電檢測
1. 在線檢測和離線檢測
局部放電測量包含兩個主要的方法：離線局部放電檢測和在線局部放電檢測。離線檢測方法是將待檢測設備從正常運行中斷電，然后用外部電源供電，再對其檢測；在線檢測是在設備正常運行時檢測，因而能夠準確獲得和評估局部放電的行為。離線局部放電檢測有一些優勢，由于可以控制測量電壓，可以決定局部放電熄滅電壓（PDEV）、局部放電起始電壓（PDZV）。在線檢測的優點是在不同的負載條件下，可以測量局部放電的特征，并且在不用斷電的情況實施檢測。當前，IEC60270只對離線檢測方法進行了標準化。由于沒有對比的基準，在線檢測仍然是超常規的。盡管如此，近年來，在線纜的局部放電檢測中，在線檢測己經越來越普及。同時，在線檢測和離線檢測優勢互補。通過將兩種方法結合起來，可以獲得更好的檢測效果。

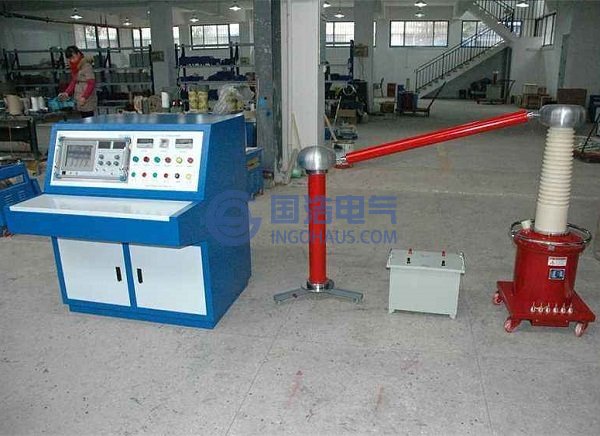

變壓器局部放電離線檢測
2. 電脈沖檢測和聲波檢測
標準的局部放電檢測系統主要依靠電壓或者電流脈沖檢測。有一些商業的電脈沖檢測設備可用，并安裝在高壓（HV）實驗室。脈沖檢測方法有自己的優勢和劣勢。優勢是商業需求很高；能夠監測局部放電等級；當使用兩個傳感器時，可以支持自動校準；可以分析局部放電發生的方向；能夠和局部放電定位系統協同工作。然而，缺點也非常明顯，如監測設備昂貴；現場安裝困難；未采取屏蔽措施時，易受射頻（RF）信號干擾；有屏蔽時限制感應方法；低耦合電容降低了電容方法的靈敏度。聲波檢測使用聲波傳感器測量絕緣表面的壓力脈動，這給局部放電檢測提供了一個不同的測量技術。這種方法的優勢是能夠避免電磁干擾；無破壞和非侵入；可以利用高靈敏度傳感器；頻譜范圍很寬；傳感器安裝不受屏蔽措施影響；卓越的電阻系數；與其它傳感器相比，性價比更高。同時，這種方法也有缺點，即信號會發生衰減，檢測靈敏度易受溫度影響；不能檢測局部放電等級；需要極其復雜的校準方法；處理帶有氣體絕緣的設備能力有限。
近年來，聲波檢測己越來越普及，許多研究人員都己經在使用聲波方法上做了相當多的研究。
