局部放電是指放電并沒有貫穿于被施加電壓導體之間，放電強度還沒有達到整個絕緣系統被完全擊穿臨界場強。高壓電氣設備主要絕緣缺陷在圖中標出，由于電氣設備上各點的電場強度并不相同，若某一點的電場強度比擊穿場強大時就會產生局部放電現象。在高電場環境下，局部放電主要發生在絕緣設備中場強較低的部分，絕緣介質的物理特性和電場強度分布決定了局部放電的特征。

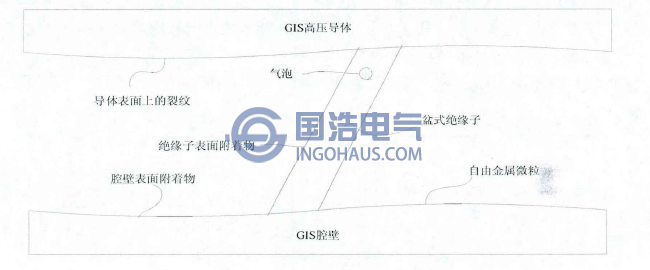

GIS中絕緣缺陷存在形式
高壓電氣設備中有可能出現的主要絕緣缺陷可以總結為以下幾個方面：
1、固有缺陷
固有缺陷主要是指設備絕緣表面上的毛刺和導體表面的不平滑。造成這些缺陷的主要因素是制造不良或者在安裝過程中有摩擦、磕碰。當系統工作在穩定的工頻狀態下時，不會有不良影響，當存在快速暫態過電壓或者其他電網波動造成的電壓沖擊時，就會產生局部放電，影響系統安全運行。
2、連接部件接觸不良
電力設備中的連接件和浮動件，都會由于松動或移位發生局部放電，很多情況下由于設計的缺陷會導致這種問題。
3、絕緣子工藝問題
在生產和測試時的工藝問題，導致電極表面不平整、導體內部存在氣隙、嵌入金屬粒子、涂裝不均勻等等。另外氣隙的產生也可能源于的環氧樹脂與金屬電極收縮系數不相同。各種絕緣缺陷會造成高壓電氣設備的絕緣層中發生局部放電現象，進一步局部放電會腐蝕該設備及電纜表面的絕緣材料，降低系統的絕緣性能并發展成為電樹枝最終擊穿絕緣層。
4、自山金屬粒子
自山金屬粒子廣泛存在于高壓電氣設備中，由于電場的變化作用，金屬粒子會發生移動，它們會無規則的移動和放電。放電最可能發生在金屬粒子靠近高壓導體但沒有接觸時，比導體上毛刺等突起引起的放電幾率高出8倍左右。
