對于開關柜來說，監測到它存在局部放電及局放量的大小，只能夠診斷其故障的嚴重程度，并不能完全滿足現場實際的需要，還需要給出局部放電的具體位置，即對局部放電源進行定位，以便于有針對性的對其進行維修，節省維修時間和費用。

定位的方式主要有聲一聲法及聲一電法。單獨的超聲定位可以很容易的獲取到超聲信號，避免電磁信號的干擾，易于實現局放的定位，但由于采用聲信號進行觸發，不僅復雜，并且由于聲信號在開關柜內部傳播過程中的折反射及衰減，將有可能出現信號的不同時性，即各傳感器采集的信號跟觸發信號不是同一時間點而造成較大誤差。而對于電信號來說，其在空氣中傳播速度近似光速，因此當其在開關柜有限空間內傳播時，可認為是不存在延時及衰減的，因此聲信號與電信號的時間差即可以認為是局放源到超聲波傳感器的傳播時間，且用電信號作為觸發比較簡單且準確。由大量試驗結果可以發現，TEV法檢測開關柜局部放電作為一種比較穩定的電檢測法，且具有較高的靈敏性，便于觸發。由下圖也可以看出TEV信號與超聲波聲信號有較明顯的時間差，因此可以采用TEV與超聲波相結合的聲電聯合法對局部放電源進行定位。

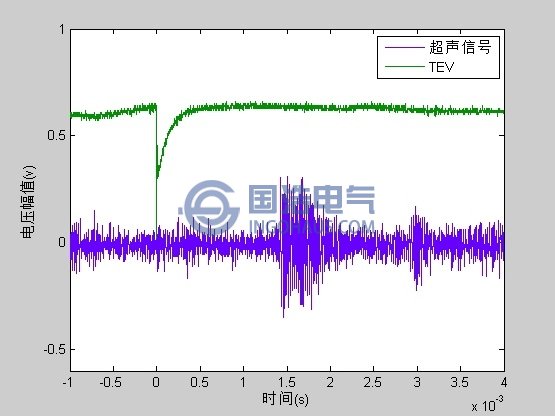

超聲信號與TEV信號時延波形圖
