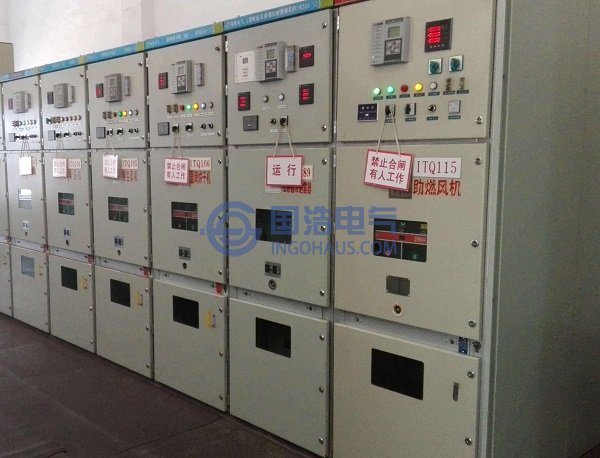

通常在開關柜內發生的局部放電均會產生ns級的電流脈沖陡度，可以激發出很寬頻帶的電磁波，一般可到1GHz以上。通常情況，UHF電磁波在開關柜內傳播由于結構復雜會發生反射和折射，當ε和μ參數非常接近時，反射波基本為零。當UHF電磁波在開關柜中遇到金屬障礙時，會發生繞射現象，這會導致電磁波能量衰減迅速，嚴重影響UHF局部放電電磁波的檢測。
有研究表明：局部放電產生的UHF電磁波向外輻射時在自由空間中隨距離增加呈衰減特性，且信號幅值不斷變小。放電量小的放電脈沖可以激發出能量較高的電磁波，線電流源輻射場的幅值與脈沖電流的幅值呈正比。
開關柜內部組件繁多，空間狹小，結構復雜，對電磁波的傳播極為不利。電流傳感器和母線對開關柜內電磁波信號有較強的衰減作用，不利于電磁波信號的接收，UHF天線傳感器的安裝位置應當避開這兩種部件；絕緣子對電磁波信號的衰減不大，但對波形有明顯的畸變作用；斷路器對于電磁波信號的傳播影響有限，不會影響檢測效果，安裝超高頻傳感器時，可以不用考慮此組件。
局放脈沖的能量與帶寬成正比，當僅僅考慮熱噪聲對靈敏度的影響時，帶寬越寬則檢測越靈敏，但是在開關柜檢測現場，存在空調、熒光燈、手機通訊、廣播等不可預知的復雜干擾，對局部放電信號的提取比較困難。相關研究發現，空氣中的電暈放電及外界背景噪聲頻率在400MHz以下，而開關柜內發生局部放電的電磁波頻率在500-1500MHz。因此選取天線的下限截止頻率和上限截止頻率分別為500MHz和1500MHz，這樣可以能夠獲取比較多的放電信息還可以有效抑制帶外干擾。
對于在開關柜內部工作的超高頻傳感器要求不能有尖端，體積小，因此采用微帶貼片天線。超高頻傳感器的最佳安裝位置是在開關柜斷路器室底板右側，并且具有最好的檢測效果。
