3. 槽部放電
槽部放電是指線圈主絕緣表面、線棒表面和槽壁之間的放電。產生的原因是線棒槽部與鐵芯內部之間有空隙，并且電場強度分布比較亂，當局部放電產生的電磁場強度足夠大時，會產生槽部放電。并不是采用低阻層處理后就能完全防止槽放電。若防暈層與槽壁接觸不良或不穩定，在電磁振動的作用下，接觸點若即若離；或在運行時由于定子鐵芯振動，導致線棒固定部件損壞；線棒和鐵芯的接觸點過熱造成的應力作用損傷線棒低阻層，這些都會導致槽放電。發電機槽部放電過程如圖所示。當放電電極接地、不放電電極接高壓時，在施加電壓正半周出現的放電次數多；而負半周放電次數少。這是因?yàn)樵谕馐╇妷赫胫埽瑢?dǎo)體為負極性，此時無正離子累積撞擊陰極產生二次電子發射，因此起始放電電壓較高，放電波形顯示的特點為放電量大且放電次數多；在外施加電壓的負半周，由于導體為正極性不易發射電子，因此放電次數少，當發射電子時同時產生的正離子會撞擊陰極產生二次電子發射，因而起始放電電壓比在外施電壓正半周時低，所以放電波形的特點是放電量小且次數少。當槽中有氣隙時，槽壁與線棒之間面積較大，相當于電容Cc較大，因此槽放電屬電容型高能量放電，對絕緣破壞迅速，危害較大。

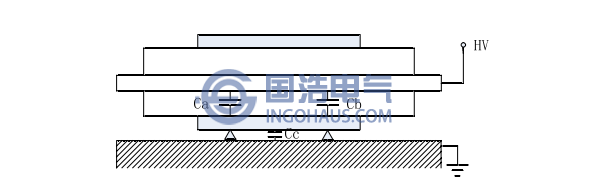

發電機槽放電示意圖
