發電機局部放電產生的機理

發布時間：2020-04-30 00:47:43人氣：

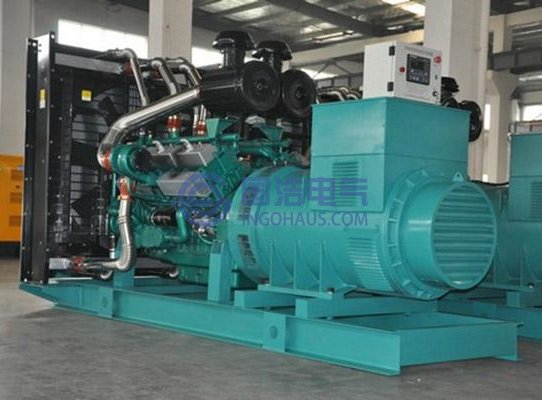

發電機

發電機絕緣結構中，不同材料組成線棒絕緣系統，由于材料不同其電場強度會有所變化，從而各個材料的擊穿場強也不一樣。如果絕緣中某個部位的電場強度超過了擊穿場強，會產生放電現象，雖然使用一種材料制作絕緣結構，但是在制造過程中不可避免地會混入其它雜質，這些情況往往是絕緣的薄弱部位，通常是最容易發生局部放電。其中最容易發生局部放電的是氣泡，原因是氣體的介電常數比絕緣材料的要小，電場強度與介電常數是成反比，施加到氣泡的電場強度很高，絕緣材料的擊穿場強又比氣體的強很多，因此絕緣材料中的氣泡最容易出現放電現象。通過很多實驗驗證，大部分絕緣損壞都是由于氣泡產生的。

對于絕緣材料和氣泡，都可以用電阻和電容并聯構成的電路來等效其電氣特性，對于發電機的絕緣系統來說，可以通過等效電路模型來表示如圖所示。不同發電機絕緣結構，等效電阻值和等效電容值是不相同的。發電機中的局部放電有很多種類型，放電類型主要分為：內部放電，端部放電，槽部放電，電弧放電，不同類型的放電產生機理與特征不完全相同。
