今天小編給大家分享一下電力人經常遇到的幾個設備，那就是開閉所、配電箱、變電所、配電所、變電站以及它們怎么區別，一起來看看吧！
開閉所一般2路電源，轉供容量8000KW左右，向地塊或區域的變配電室提供中壓電源。

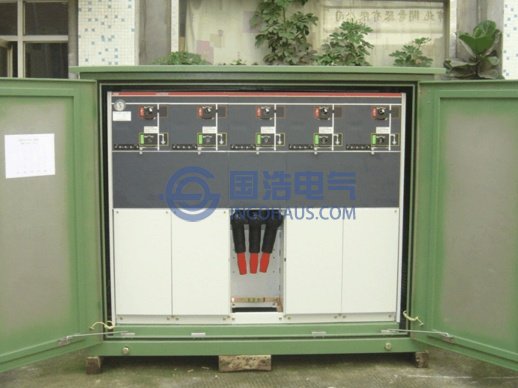

開閉所
變電所顧名思義就是變電，主要是中壓變壓提供低壓電源，變電站也是變電，但主要是高壓變電中壓，或高壓變電低一級高壓，變電站占地較大，根據不同電壓等級及容量不同占地不同。
變、配電所主要指小區或大樓等的變配電間，變電所帶變壓器，配電所應不帶變壓器。配電箱如照明、動力配電箱等，配電最后幾級。

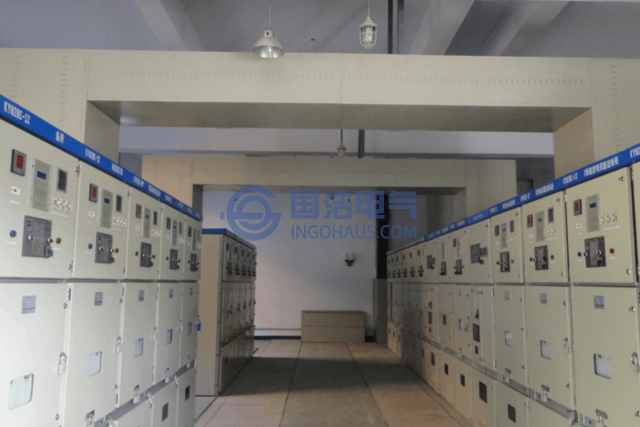

變、配電所

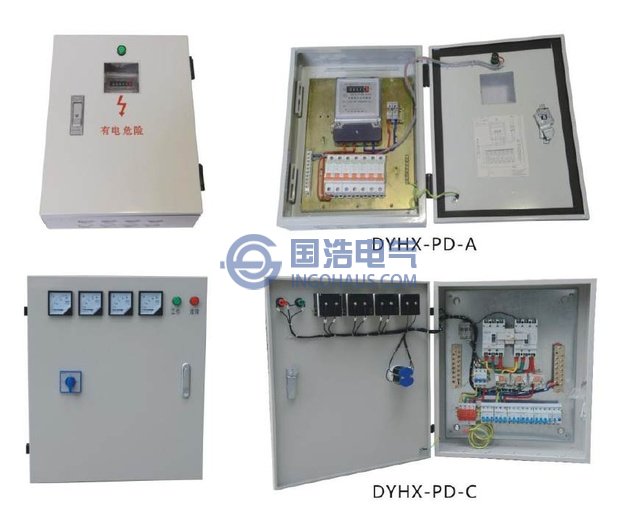

配電箱按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分斷電路。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。
配電箱
什么是配電箱？
是所有用戶用電的總的一個電路分配箱。
用途是什么？
便于管理,當發生電路故障時有利于檢修。
配電箱和配電柜、配電盤、配電憑等，是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。
用途：停、送電，起到計量和判斷停、送電的作用。

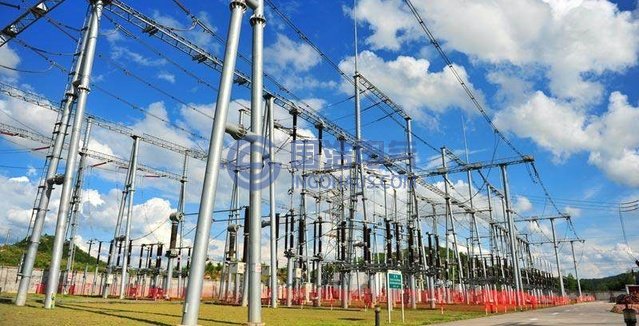

變電站
變電站(Substation）是把一些設備組裝起來，用以切斷或接通、改變或者調整電壓，在電力系統中，變電站是輸電和配電的集結點，變電站主要分為：升壓變電站，主網變電站，二次變電站，配電站。
變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施，它通過其變壓器將各級電壓的電網起來。
變電站起變換電壓作用的設備是變壓器，除此之外，變電站的設備還有開閉電路的開關設備，匯集電流的母線，計量和控制用互感器、儀表、繼電保護裝置和防雷保護裝置、調度通信裝置等，有的變電站還有無功補償設備。變電站的主要設備和連接方式，按其功能不同而有差異。
變壓器是變電站的主要設備，分為雙繞組變壓器、三繞組變壓器和自耦變壓器即高、低壓每相共用一個繞組，從高壓繞組中間抽出一個頭作為低壓繞組的出線的變壓器。電壓高低與繞組匝數成正比，電流則與繞組匝數成反比。

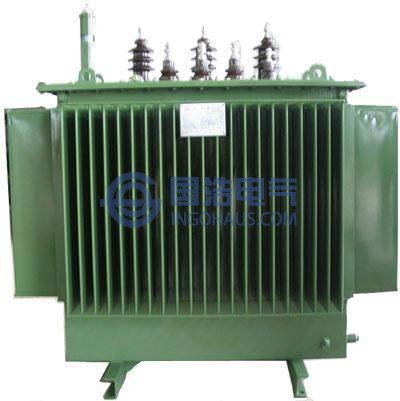

變壓器
變壓器按其作用可分為升壓變壓器和降壓變壓器。前者用于電力系統送端變電站，后者用于受端變電站。變壓器的電壓需與電力系統的電壓相適應。為了在不同負荷情況下保持合格的電壓有時需要切換變壓器的分接頭。
按分接頭切換方式變壓器有帶負荷有載調壓變壓器和無負荷無載調壓變壓器。有載調壓變壓器主要用于受端變電站。

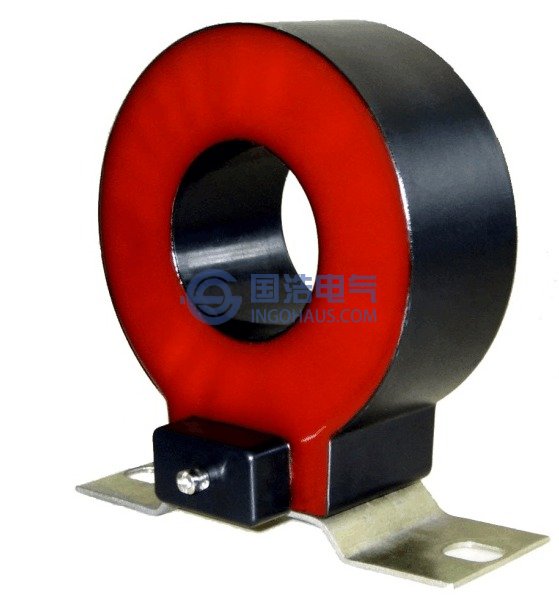

電壓互感器和電流互感器。它們的工作原理和變壓器相似，它們把高電壓設備和母線的運行電壓、大電流即設備和母線的負荷或短路電流按規定比例變成測量儀表、繼電保護及控制設備的低電壓和小電流。

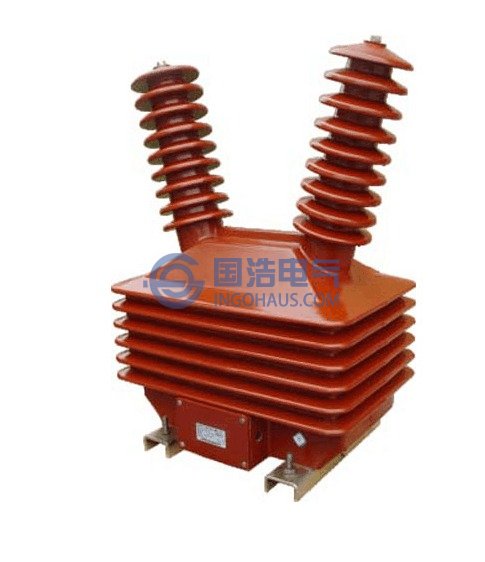

互感器
在額定運行情況下電壓互感器二次電壓為100V，電流互感器二次電流為5A或1A。電流互感器的二次繞組經常與負荷相連近于短路,請注意：絕不能讓其開路，否則將因高電壓而危及設備和人身安全或使電流互感器燒毀。
互感器
開關設備。它包括斷路器、隔離開關、負荷開關、高壓熔斷器等都是斷開和合上電路的設備。斷路器在電力系統正常運行情況下用來合上和斷開電路故障時在繼電保護裝置控制下自動把故障設備和線路斷開，還可以有自動重合閘功能。在我國，220kV以上變電站使用較多的是空氣斷路器和六氟化硫斷路器。
開關設備
隔離開關（刀閘)的主要作用是在設備或線路檢修時隔離電壓，以保證安全。它不能斷開負荷電流和短路電流，應與斷路器配合使用。在停電時應先拉斷路器后拉隔離開關，送電時應先合隔離開關后合斷路器。如果誤操作將引起設備損壞和人身傷亡。

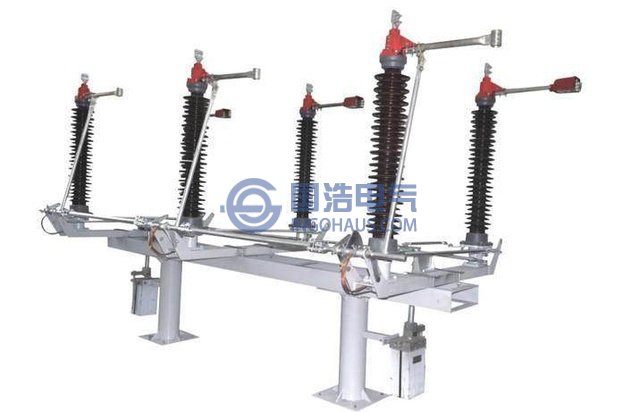

隔離開關
負荷開關能在正常運行時斷開負荷電流沒有斷開故障電流的能力，一般與高壓熔斷絲配合用于10kV及以上電壓且不經常操作的變壓器或出線上。

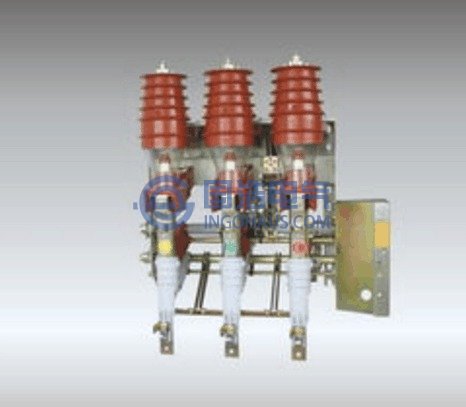

負荷開關
為了減少變電站的占地面積近年來積極發展六氟化硫全封閉組合電器(GIS)。它把斷路器、隔離開關、母線、接地開關、互感器、出線套管或電纜終端頭等分別裝在各自密封間中集中組成一個整體外殼充以六氟化硫氣體作為絕緣介質。這種組合電器具有結構緊湊體積小重量輕不受大氣條件影響，檢修間隔長，無觸電事故和電噪聲干擾等優點，具有發展前765kV已在變電站投人運行。目前，它的缺點是價格貴，制造和檢修工藝要求高。
變電站還裝有防雷設備，主要有避雷針和避雷器。避雷針是為了防止變電站遭受直接雷擊將雷電對其自身放電把雷電流引入大地。在變電站附近的線路上落雷時雷電波會沿導線進入變電站，產生過電壓。另外，斷路器操作等也會引起過電壓。
避雷器的作用是當過電壓超過一定限值時，自動對地放電降低電壓保護設備放電后又迅速自動滅弧，保證系統正常運行。目前，使用最多的是氧化鋅避雷器。
