一、電力系統的故障

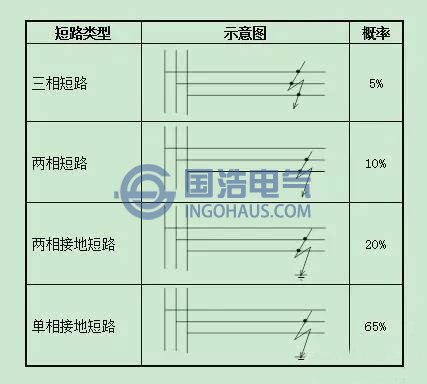

由于設備構造上的缺陷、設計和安裝的錯誤、檢修質量不高、運行維護不當、操作錯誤、設備絕緣老化、風雨雷電及鳥獸災害等原因，致使電力系統在運行過程中發生故障。最常見的故障是各種類型的短路：三相短路、兩相短路、兩相接地短路、單相接地短路及發電機和變壓器的繞組匝間短路。輸電線路的斷線也屬于故障。
電路類型
電力系統電壓大幅度下降，使用戶的正常工作遭到破壞。
故障處短路電流很大，形成電弧，燒壞電氣設備。
短路電流的熱效應和電動力，使故障電路中電氣設備遭到破壞或影響其使用壽命。
破壞發電機并列運行的穩定性，使系統振蕩或瓦解。
另外電力系統還可能出現各種不正常工作狀態，如過負荷、過電壓、電力系統振蕩等。
故障和不正常工作狀態都能引起人身傷亡和設備的損壞，甚至使系統瓦解。故在電力系統中，除應采取各項措施消除或減少發生故障的可能性外，一旦發生故障，必須迅速而又有選擇性的切除故障設備，這是保證電力系統安全運行的最有效方法。這一切的實現均倚賴于繼電保護裝置。
1.1.繼電保護裝置定義
繼電保護裝置是指能反映電力系統中的故障和不正常工作狀態，并動作于斷路器跳閘或發出信號的自動裝置，由于其從前大多由繼電器組合而成，故稱為繼電保護裝置。
1.2.繼電保護裝置原理

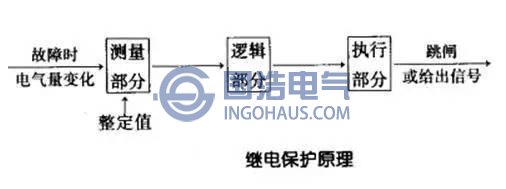

繼電保護原理
反應電氣量增加：過電流、過電壓。
反應電氣量減少：低電壓保護。
反應U/I變化：距離保護。
反應電氣元件兩端相位或功率的變化：差動保護
1.3.對繼電保護裝置的基本要求
選擇性：保護動作時僅將故障元件切除，使停電范圍盡量縮小。
速動性：快速切除故障以提高系統并列運行的穩定性，
靈敏性：要求保護裝置對其保護范圍內的任何故障和不正常工作狀態都能正確反應。
可靠性:可靠性包括安全性和信賴性，是對繼電保護最根本的要求。
1.4.繼電保護裝置的分類
繼電保護裝置由最初的熔絲保護發展到機電型再到晶體管型再到集成電路型，發展到今天，微機型繼電保護測試儀正得到越來越廣泛的應用。
按構成原理分類：電流電壓保護、差動保護、距離保護等。
輸電線路
二、輸電線路保護

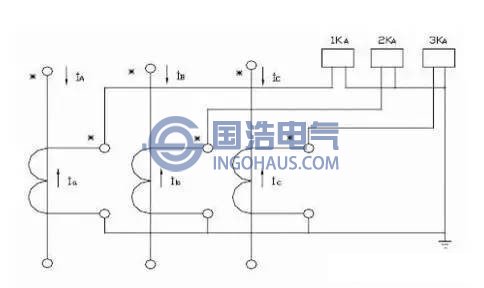

輸電線路主要是架空線路的故障最多，線路必須架設完備的保護。按其作用對象不同可分為：中低壓線路保護，高壓超高壓線路保護。2.1大接地短路電流系統
大接地短路電流系統

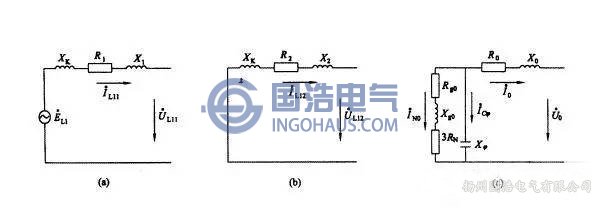

2.2小接地短路電流系統
小接地短路電流系統
2.3中低壓線路保護
中低壓線路保護
2.4三段式過電流保護
三段式過電流保護
用于單側電源網絡線路的相間短路。
2.5電流速斷保護

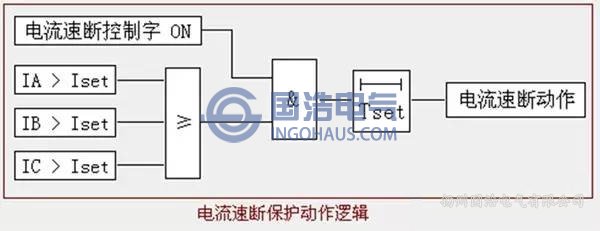

電流速斷保護

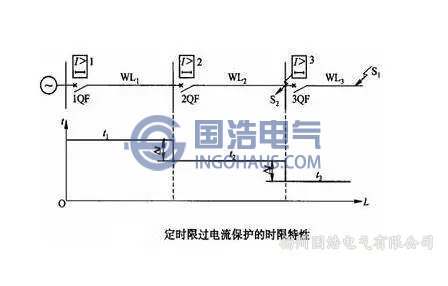

2.6限時電流速斷保護
限時電流速斷保護
2.7定時限過電流保護

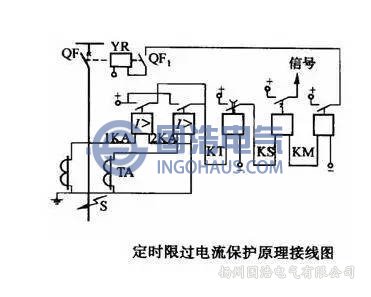

定時限過電流保護
2.8反時限過電流保護
反時限過電流保護

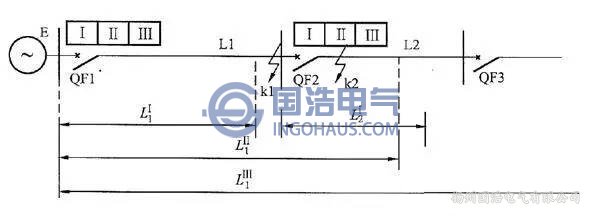

2.9低壓閉鎖的三段式過電流保護
低壓閉鎖的三段式過電流保護

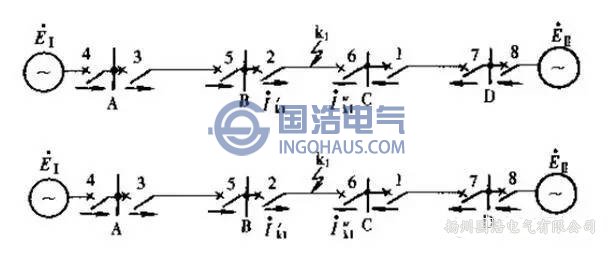

2.10方向過電流保護
方向過電流保護

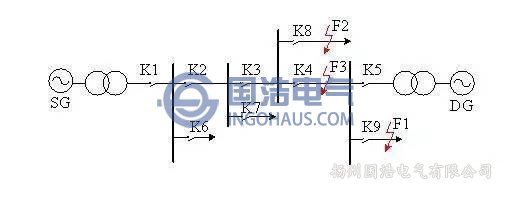

2.11三段式或四段式零序方向過流保護
零序方向過流保護
2.12小電流接地

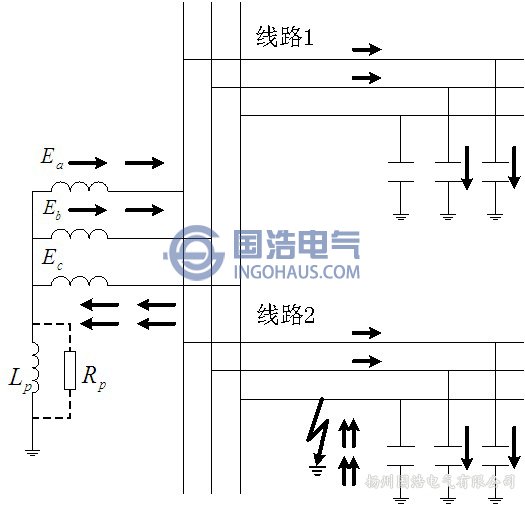

小電流接地
