變壓器存在局部放電，并且局部放電量超過國標規定時，確定放電源的位置對變壓器的檢修以及尋找變壓器的絕緣弱點是非常重要的，只有找到絕緣弱點才能對變壓器結構、制造工藝進行改善，進一步完善變壓器的內部絕緣結構。局部放電定位對變壓器的生產制造以及對變壓器的故障維修都有重要的指導意義。
目前，被用作局部放電定位的方法中，使用最為廣泛的定位法主要分為電脈沖定位的電氣定位法和利用超聲波定位的超聲波定位法。
電氣定位法是通過分析測量端接收到的局部放電的電脈沖信號的波形特征來確定產生局部放電的位置，對于局部放電放電源來說，電氣定位法無法確定具體的空間位置，只能大致確定其電氣位置。
1. 多端測量定位法
在電氣定位方法中，應用最多的是國家標準GB1094.3-2003和IEC60076.3-2000所推薦的多端子測量定位法。在變壓器絕緣內部產生的局部放電，每一個放電源都會向設置在變壓器外部的任何一個測量端子輸出信號，而每一個放電源產生的放電信號都會在全部測量端子上產生的相應的波形及幅值特征，且這些波形及幅值是一個有特定比值關系的組合。多端測量定位法就是利用這一特點進行定位的。利用校準脈沖發生器產生的已知校準脈沖信號，將校準脈沖依次加到某兩個端子之間，則各測量端子可同時接收到由校準脈沖發生器發出的校準脈沖信號，并可測得產生在該測量端子的校準電荷量及校準脈沖信號產生的波形，這樣就可以得到校準電荷在各測量端子上的特定的比值關系。
多端測量定位方法就是將實際測量時在變壓器多個端子上獲得的放電測量值的關系與校準時各測量端子上的特定的比值關系相比較，若所得的比例關系及波形均相近，放電源可認為在相應校準端子的附近，多端定位法在局部放電測量時的示意圖如下圖所示。多通道局部放電測試儀可以方便的觀察和保存各端子的量值和波形圖。

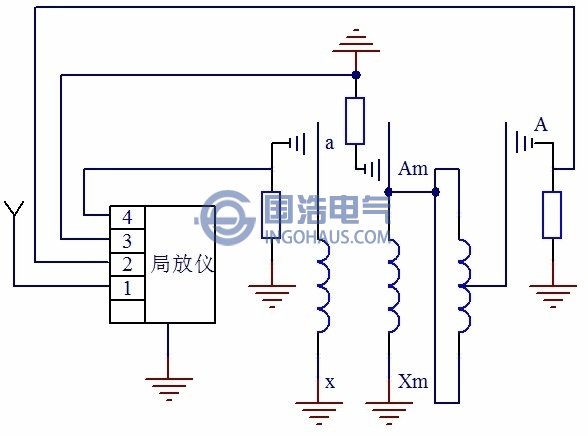

多端局部放電測量示意圖
2. 其它電氣定位方法
根據放電脈沖信號的電氣特性建立起來的電氣定位方法，還有起始電壓支撐法、極性法、行波法和電容分量法等多種定位方法。支撐法是利用與被試?yán)@組感應電動勢相位相同或相反的其他繞組或輔助變壓器提高或降低被試?yán)@組的對地電位，使其滿足試驗要求。支撐一定電壓在試品的不同線端，改變某些部位的電位，并且使特定部位的電位不發生變化，通過測量局部放電發生時的起始電壓U，可大體估計出放電源電氣位置。
假設在多次施加電壓過程中，放電點的起始放電場強不變，即起始放電電壓不變，就可以利用如下兩圖的接線方法，分別在起始放電時，測量出電壓Uc1，Un1、Uc2、Un2。

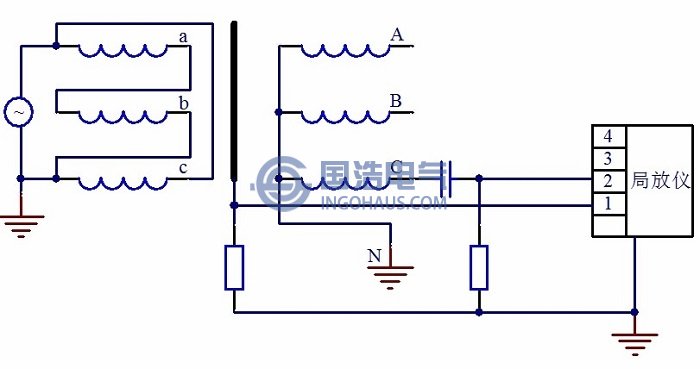

中性點接地感應加壓測量起始放電電壓接線圖

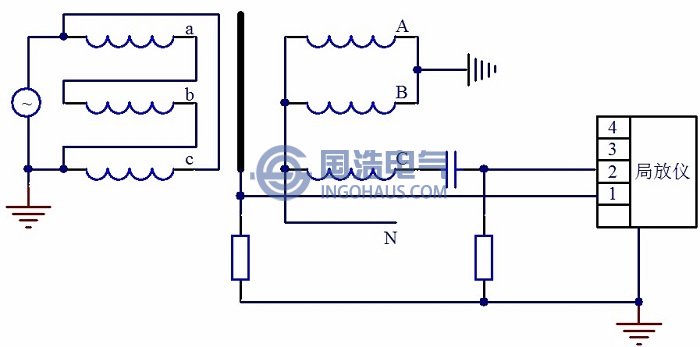

中性點支撐感應加壓測量起始放電電壓接線圖
