上一篇文章中我們了解到局部放電的過程中會產生多種理化現象，依據這些理化現象主要出現了兩大類局部放電測量方法：一種是電氣量測量法，另一種是非電氣測量法。今天我們給大家簡單介紹下變壓器局部放電的非電氣量測量法，大致也主要有三種：超聲波測量方法、光測量法及油色譜分析法。

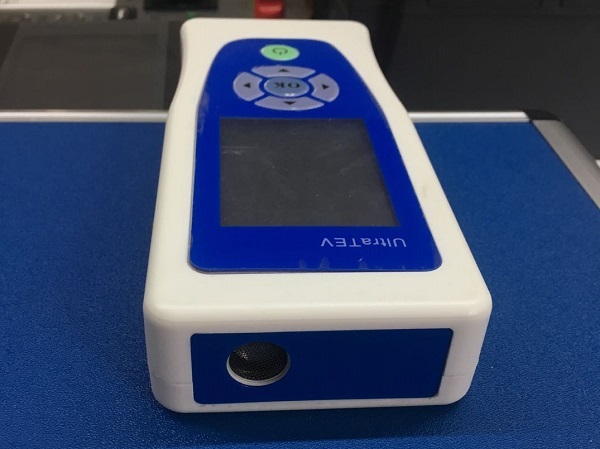

（1）超聲波檢測法
超聲波檢測法是檢測局部放電時產生的超聲波，使用超聲波傳感器接收聲波信號然后通過數據處理，將超聲波信號換算成描述局部放電量特征的電信號，以此來判斷是否存在局部放電源及其嚴重程度。超聲波傳感器通常選取在70-150kHz頻率范圍內的壓電傳感器，選取這個頻段可以有效的避開鐵心的磁噪聲和變壓器的機械振動噪聲對超聲波信號的干擾。超聲波檢測法由于其受到電氣干擾小且在局部放電定位上結合其他定位方法有比較突出的定位效果，使得超聲波檢測法在近些年被廣泛研究。
超聲波檢測法有很多值得利用的優點，但在變壓器內部超聲波的傳播過程中存在折射、反射，且因傳播介質不同其傳播速度也不盡相同，而且對局部放電測量采用超聲波檢測法還沒有形成一套完整的檢測體系，超聲波法最大的問題在于無法量化標準化，只能用于定性分析，因此，超聲波檢測主要用于定性分析是否存在局部放電，以及利用超聲波信號對放電源進行物理定位。
（2）光檢測法
局部放電過程中產生的能量包含光輻射，而這正是光檢測法所要檢測的信號。依據國內外研究及經驗積累，各種局部放電類型在各種絕緣介質中產生的光波是不同的，小電暈放電多為紫外線，其光波波長一般小于400nm，強火花放電光波長一般在400nm到700nm范圍內且大部分為可見光，放電光譜的波長與放電源所在位置的氣體組成、固體材料、表面形態以及放電源類型等都有關系。在變壓器油中光波波長在500-700nm范圍內，經傳感器轉化為電信號，通過檢測經過放大處理的電信號特性來判別局部放電類型。目前，光檢測法主要是利用有較強抗電磁干擾能力的熒光光纖檢測局部放電所產生的來自各個方向的光波。光檢測法在局部放電檢測領域取得了一定進展，但由于光檢測法所需要的檢測設備結構復雜、價格比較昂貴而且靈敏度低，在現場試驗中應用還需要進一步研究，這種檢測方法的實用性并不廣泛，再電力系統中也沒有得到大規模的推廣應用。
(3)色譜分析(DGA)檢測法
在局部放電作用下絕緣材料被破壞發生化學分解，產生各種新的氣體例如CH4，C2H4，C2H2，C2H6，CO，CO2和H2等。通過測定分析這些新產生的氣體的組成成分和濃度，可以判斷局部放電的類型和程度。這種方法對早期潛伏性故障有較強的識別能力，對突發故障不能及時產生響應，時效性較差，所以比較適合作為一種用于預防性的長期監測手段。由于目前仍沒有統一的判斷標準，此方法也只能做定性的分析，無法進行定量判斷。
