要對所測的結果進行分析，除了要充分考慮變壓器結構特點、短路電流數值、短路電流持續時間等因素外，關鍵是要找到一條變壓器繞組的基準頻響曲線，該基準頻響曲線可從以下方法取得：一是變壓器繞組結構正常時的原始頻響曲線檔案，該曲線具有高度的可比性；二是與被試變壓器相同類型的另一確認正常的變壓器的頻響曲線，該曲線具有一定的參考價值。為便于比較變壓器繞組頻率響應特性的變化情況，本測試系統引入了“相關系數”和“均方差值”的概念，相關系數能以量化的結果即R（R1，R2）值的大小直觀地給出所比較的頻響曲線間的相似程度，其中R1為工程相關系數，根據中華人民共和國電力行業標準DL/T911-2004定義，范圍為[0，10]，R2為數學意義上的相關系數，范圍為[0，1]均方差值即E值的大小能直觀地給出所比較的頻響曲線間的相離程度。理論上講R（R1，R2）值越大曲線的相似程度也越好，E值越小曲線的相離程度也越小，曲線吻合就越好。為了更準確的反映部分頻率段的變形情況，系統可通過設定相關分析頻率段范圍（按諧振點數在各頻率段內大致相當為劃分頻率段范圍的依據），分別計算各頻率段的相關系數值R（R1，R2）和均方差值E，以各頻段的相關系數值R（R1，R2）和均方差值E作為判定變壓器繞組變形的依據。采用相同測試環境下的實測數據曲線與歷史檔案數據曲線縱向?qū)Ρ确治?，結合變壓器實際運行狀況，就能容易且準確地判斷出繞組是否變形。

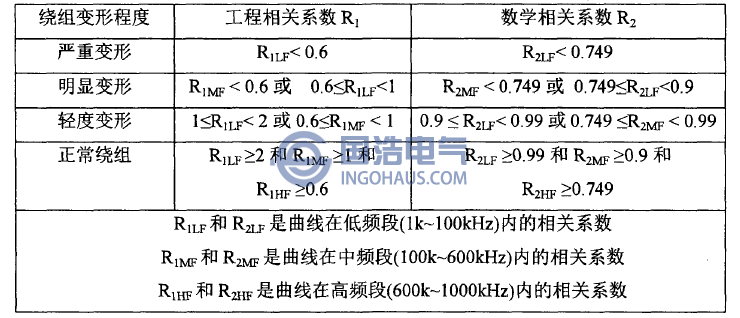

相關系數與變壓器繞組變形程度的關系如下
