電樹枝的引發(fā)階段是指從局部場強的集中到氣體放電微孔的形成這一階段。這一段時間也稱為電樹枝的潛伏期，其持續(xù)時間從幾個月至幾年不等，在電樹枝的潛伏期中，基本上沒有明顯的局部放電信號的產(chǎn)生，無法通過檢測局部放電信號來判斷XLPE的絕緣狀態(tài)，給XLPE電纜的壽命預(yù)測帶來極大的困難。經(jīng)過國內(nèi)外的學者研究發(fā)現(xiàn)，電樹枝的引發(fā)時間的主要受電壓幅值、電壓頻率、溫度與缺陷類型的影響，而這些外施應(yīng)力都具有相同的效果，就是改變了缺陷附近的電場分布，引起了局部電場集中，因此有必要對影響電樹枝的引發(fā)時間的因素進一步的研究，為XLPE電纜的潛伏性故障預(yù)測提供理論依據(jù)。
電樹枝引發(fā)的基本過程

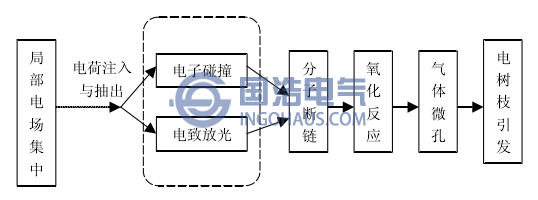

國內(nèi)外研究學者公認，電樹枝的引發(fā)是一種極其復雜的電腐蝕現(xiàn)象，包括電荷注入一抽出、局部放電、局部氣壓、局部高溫、電一機械力、物理變形、化學分解等在內(nèi)的復雜綜合過程，由于電樹枝的復雜、隨機、多變，導致到目前為止，仍然沒有一個統(tǒng)一的理論能對電樹枝的引發(fā)過程中的所有現(xiàn)象進行合理的描述，自發(fā)現(xiàn)電樹枝以來，人們就提出了一系列的機理來解釋電樹枝的引發(fā)，其中比較具有代表性的理論主要有氣隙放電理論、麥克斯韋電一機械應(yīng)力理論，電子碰撞，電致發(fā)光的光降解理論，陷阱理論?，F(xiàn)在一般的認為，電樹枝引發(fā)與注入到聚合物中的電荷有關(guān)，聚合物的斷鏈與自由基的形成是電樹枝開始引發(fā)的標志，引起聚合物的斷鏈的原因還沒有統(tǒng)一的理論，有的認為是注入的電子獲得足夠的能力后撞擊大分子所致，有的認為是注入的載流子在復合時引起電致發(fā)光，其中紫外線部分引起光降解，使化學鍵斷裂。在實際中，電樹枝的引發(fā)通常是由于幾種應(yīng)力綜合下使得缺陷附近形成局部場強集中，從而引起了電荷的注入與抽出，而且空間電荷的注入效率也與多種因素有關(guān)，如電極金屬的材料、電壓的波形、機械應(yīng)力的影響、溫度等，電荷的注入與抽出使得絕緣層聚合物的斷鏈，此時游離在空氣中的氧分子再次與分子斷鏈生產(chǎn)的自由基反應(yīng)，經(jīng)過反復的電化學作用，在聚合物中形成了空氣微孔，導致了電樹枝的引發(fā)，上圖描述了電樹枝引發(fā)的基本過程。
關(guān)注微信公眾號
