高壓柜結構
根據麥克斯韋電磁場理論，局部放電現象產生出變化的電場，變化的電場激起磁場，而變化的磁場又會感應出電場。這樣，交變的電場與磁場相互激發并向外傳播形成電磁波。
為了減小設備尺寸，使得結構更加緊湊，一般在制造中采用了大量的絕緣材料，如環氧澆注的cT, PT、靜觸頭盒、穿墻套管、相間隔板等，如果這些絕緣材料內部存在局部放電，放電電量先聚集在與放電點相鄰的接地金屬部分，形成電流脈沖并向各個方向傳播。對于內部放電，放電電量聚集在接地屏蔽的內表面，因此，如果屏蔽層是連續時，就無法在外部檢測到放電信號。但實際上，屏蔽層通常在絕緣部位、墊圈連接處、電纜絕緣終端等部位出現破損而導致不連續，這樣高頻信號就會傳輸?shù)皆O備外層，形成暫態對地電壓，簡稱TEV。

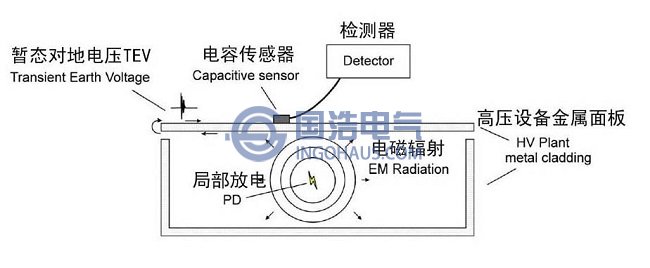

電氣設備內部的放電主要有表面放電、內部放電、高壓電極的尖端放電、電暈放電等。在放電過程中，由局部放電脈沖產生電磁波(通常是幾千赫一幾十兆赫)，同時在設備的金屬封閉殼體上產生一個瞬時對地電壓(TEV)，我們可以通過特制的電容耦合探測器捕捉這個TEV信號(測量方法見圖)，從而得出局部放電的幅值和放電脈沖頻率。
高壓柜局部放電測量方法
