本文以我司GHPD1002開關柜局部放電測試儀為例，結合我們大量的實際案例和經驗，給大家講解下如何判讀儀器檢測出的數據，從而對檢測對象的局放狀態做出準確的判斷。判斷參考數據如下圖2所示。
圖1 GHPD1002開關柜局部放電測試儀現場測試

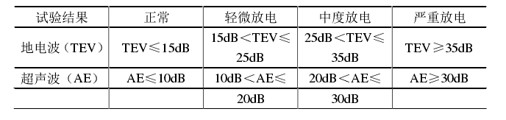

圖2 開關柜試驗結果判斷依據
（2） 當儀器檢測開關柜的數值，超聲波小于10dB、地電波小于15dB時，基本可判斷此開關柜無明顯放電現象，即運行良好。
（3） 當儀器檢測開關柜的數值，超聲波大于10dB小于20dB、地電波大于15dB小于25dB時，可判斷此開關柜有輕微放電現象，此時開關柜無需立即停電處理，可按原有停電計劃優先安排檢修。
（4） 當儀器檢測開關柜的數值，超聲波大于20dB小于30dB、地電波大于25dB小于35dB時，可判斷此開關柜有中度放電現象，應盡快安排停電計劃，進行停電檢修。
（5） 當儀器檢測開關柜的數值，超聲波大于30dB、地電波大于35dB時，可判斷此開關柜有嚴重放電現象，此時開關柜需進行密切監控，同時立即安排停電計劃，進行停電檢修。
