產品概述

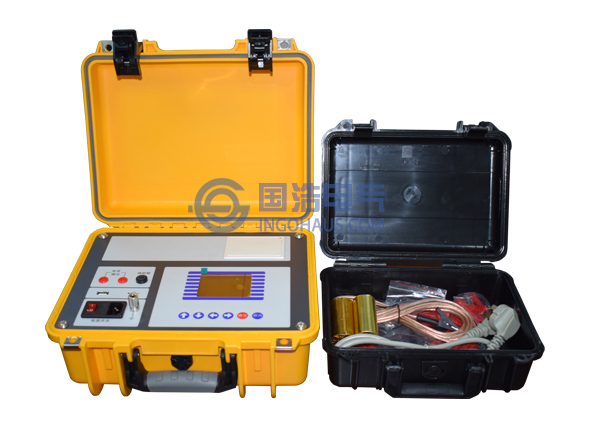

我司重新研發設計的GHCC8500電容電流測試儀采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕，更加便于攜帶和現場測試。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便于用戶判斷系統工作狀態；并且在測試過程中，如果零序3U0電壓過高可自動停止測量過程。
儀器采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
儀器采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
性能特點
1. 測量范圍更寬，測試速度更快。2. 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。
3. 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀；人機交互界面更加友好。
4. 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。
5. 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。
6. 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。
7. 具備輸出短路保護功能。
8. 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。
9. 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
10. 熱敏打印機打印功能，快速、無聲。
11. 體積小、重量輕，方便攜帶使用。
技術參數
1. 電容電流測量測量范圍：0.3μF～200μF 1A～400A
準確度：±(讀數×5%+2字)
分辨率：0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1） ≥1000（1）
電壓等級：0.1KV～99.9KV連續可調
2. 零序3U0電壓測量
測量范圍：1V～100V AC 50HZ
準確度：±(讀數×1%+10字)
分辨率：1～9.999（0.001） 10～99.99（0.01）
3. 使用條件及外形
工作電源：AC100-240VAC 0.8A, 50/60Hz
儀器重量：4.5Kg
儀器體積：320mm(長)×270mm(寬)×150mm(高)
使用溫度：-10℃～50℃
相對濕度：＜90%，不結露
注意事項
1. 使用儀器時嚴格按照說明書接線和操作。
2. 接地端子應就近可靠接地。
3. 測試開始前請輸入正確的參數設置。
4. 測量過程中如果電流輸出端子無電流輸出，請檢查輸出保險管；保險管熔斷電流為2A，禁止使用2A以上及以下的保險管。
5. 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至安全范圍。
6. 為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為100⁄√3）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。
2. 接地端子應就近可靠接地。
3. 測試開始前請輸入正確的參數設置。
4. 測量過程中如果電流輸出端子無電流輸出，請檢查輸出保險管；保險管熔斷電流為2A，禁止使用2A以上及以下的保險管。
5. 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至安全范圍。
6. 為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為100⁄√3）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。
標準配置
| 測試儀主機 | 1臺 |
| 紅色2.0㎜2×3m +A/Bφ4彈棒插頭測試線 | 2條 |
| 紅色10mm鱷魚護套夾 | 2個 |
| 紅色ET-52針形插頭 | 2個 |
| 接地線 | 1條 |
| 保險管（2A,φ5*20mm） | 3支 |
| 說明書 | 1本 |
| 測試報告 | 1份 |
| 合格證/保修卡 | 1張 |
| 裝箱單 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
