產品概述
GHXW3000三相相位伏安表是專為現場測量電壓、電流、功率、功率因數及頻率、相位而設計的一種多功能、高精度、智能化、手持式測量?jī)x器。廣泛應用于電能計量、用電檢查、電力稽查、裝表接電和繼電保護、差動檢測、啟動試驗、鐵路電氣化、工礦企業及科研院校等部門。
軟件采用高速Cortex M3處理器加24位高速ADC進行電參數的測量計算，完全圖形化界面，真彩色顯示分辨率320×240，觸摸屏操作人機界面友好，攜帶方便。
軟件采用高速Cortex M3處理器加24位高速ADC進行電參數的測量計算，完全圖形化界面，真彩色顯示分辨率320×240，觸摸屏操作人機界面友好，攜帶方便。
性能特點
1. 3.2寸TFT彩色觸摸液晶屏，畫面色彩豐富，觸摸控制菜單靈活。2. 同時測量三相電壓和四路電流（包含零線電流）。
3. 同時測量三相交流電壓相角、電流相角、功角。
4. 有功功率、無功功率、視在功功率、三相功率和和功率因數測量。
5. 測量電網頻率和相序。
6. 自動判別負載類型（電阻、感性、容性）
7. 六角圖向量顯示，可直觀分析各相電壓電流相位關系。
8. 可兼容單相，三相三線制，三相四線制測試方法。
9. 智能化設計，防止誤操作，具有高精度、高穩定、低功耗、使用方便等優點。
10. 采用電壓互感器和電流鉗方式輸入,機內無高壓，兩路輸入間完全隔離，安全可靠。
11. 電流測量采用高精度電流鉗，導磁材料為高級坡莫合金，在較弱磁場下有較高的磁導率，測量精度和穩定性?xún)?yōu)于市場一般材質的電流鉗。
12. 測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護。
13. 有數據存儲及查詢功能；HOLD按鍵，可以使數據靜態保存
14. 內置鋰電池，功耗低，可反復充電，一次充電待機大于20h。實時顯示電池電量。
15. 儀器電源開關采用高壽命的薄膜輕觸按鍵，一鍵開關機。
技術參數
| 項目 | 測量范圍 | 分辨率 | 誤差 |
| 電壓 | AC 0.00V～600V | AC 0.01V | ±(0.5%量程) |
| 電流 | AC 0.0mA～10.0A | AC 0.1mA | ±(0.5%量程) |
| 相位 | 0.0°～360.0° | 0.1° | ±1° |
| 頻率 | 45.00Hz～65.00Hz | 分辨力：0.01Hz | ±(1.0%量程) |
| 有功功率 | 0.0W～12kW | 分辨力：0.1W | ±(1.0%量程) |
| 無功功率 | 0.0VAR～12kVAR | 0.1VAR | ±(1.0%量程) |
| 視在功率 | 0.0VA～12kVA | 分辨力：0.1VA | ±(1.0%量程) |
| 功率因數 | -1～+1 | 分辨力：0.001 | ±0.03 |
| 檢測速率 | 約1秒/次 | ||
| 數據存儲 | 99組 | ||
| 數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據 | ||
| 線長 | 測試線長2m；電流鉗線長2m | ||
| 輸入阻抗 | 測試電壓輸入阻抗為：800KΩ | ||
| 功耗 | 儀器最大耗電160mA，電池連續工作大于24小時 | ||
| 電源 | 內置鋰電池4.2V | ||
| 儀表尺寸 | 220mm×110mm×80mm | ||
| 鉗口尺寸 | Φ8mm 140mm×40mm | ||
| 儀表質量 | 3350g(所有附件和主機重量) | ||
標準配置
| GHXW3000三相相位伏安表 | 1只 |
| 電流鉗 | 3只 |
| 充電器 | 1只 |
| 鱷魚夾 | 4只 |
| 導線 | 4條 |
| 觸摸筆 | 1只 |
| 說明書 | 1份 |
| 合格證/保修卡 | 1份 |
| 手提箱 | 1只 |

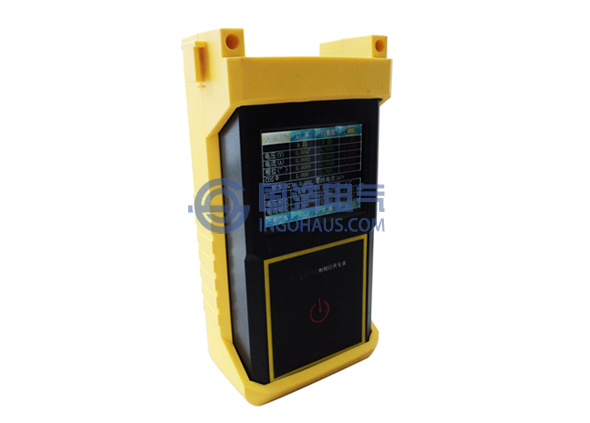

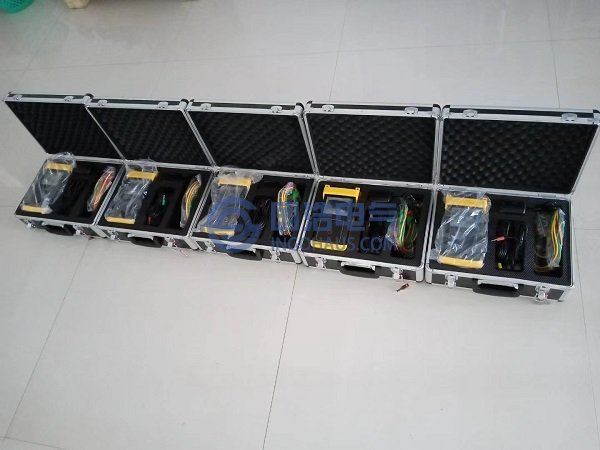

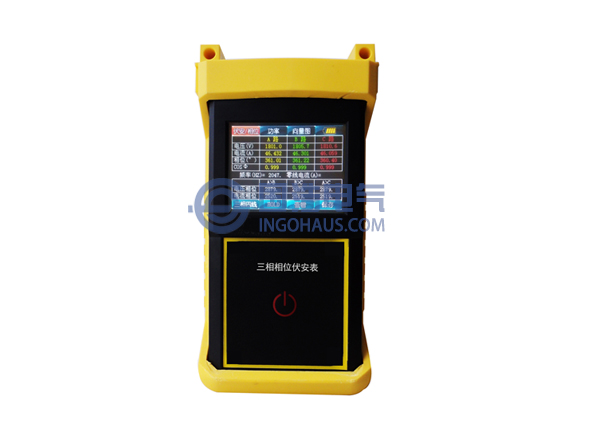

產品實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
