產品概述
GHPQ1080電能質量測試儀電能質量分析儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。測量分析公用電網供到用戶端的交流電能質量。應用小波變換測量分析非平穩時變信號的諧波。測量分析各種用電設備在不同運行狀態下對公用電網電能質量。電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
性能特點
1. 電流輸入采用交電流鉗（0～50KHz,0～5Arms）使輸入信號和測量系統安全隔離。這樣不僅在使用上安全、可靠和方便，而且大大提高了的抗干擾能力。2. 便攜式結構，尺寸小：外形尺寸：320×280×135（長×寬×高）,重量輕：儀器重量只有3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作8小時。
3. 符合國標B 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，每周波256個點。
4. 采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。
5. 通訊接口：本儀器設有兩個USB接口。USB1通過USB連接線連接電腦，USB2直接插U盤存儲測試數據。
6. 系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓電流真有效值、電壓電流基波有效值、真有功、無功、視在功率、2-50次諧波、真功率因數、電能電度、電壓驟升驟降、電流浪涌等全部電能質量五大國標規定的參數。
7. 實時判斷當前測試的電壓諧波、電流諧波數據正常或超標。
8. Dz200 Pro 電能質量管理分析軟件是一套電能質量的后臺管理分析軟件，運行于WIN9X/2000/XP/NT 操作系統。詳細介紹參照軟件使用說明書。
技術參數
1. 頻率測量測量范圍：45～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.
測量誤差：≤0.02Hz
2. 輸入電壓量程：UAUBUCUN輸入范圍：AC或DC 5-1000V；U0U0N輸入范圍AC 5V-450V
3. 輸入電流量程：0.06A-6A，其他量程可以根據用戶要求選配
4. 電壓和電流精度：滿量程的±0.1%
5. 基波電壓和電流之間相位差的測量誤差：≤0.5°
6. 諧波電壓含有率測量誤差：≤0.1％
7. 諧波電流含有率測量誤差：≤0.2％
8. 三相電壓不平衡度誤差：≤0.2％
9. 電壓偏差誤差：≤0.2％
10. 能量：滿量程的0.2％
11. 功率：滿量程的0.2％
標準配置
| GHPQ1080電能質量測試儀主機 | 1臺 |
| 配件箱 | 1個（材料：鋁合金） |
| USB接線 | 1條（用于連接電腦） |
| U盤 | 1個（用于存儲數據） |
| 電源適配器 | 1個（給設備充電） |
| 電流鉗 | 3把（測試電流用，A、B、C相各一把，標配5A） |
| 電壓測試線 | 1條（測試電壓用，黃、綠、紅、黑4芯） |
| 鱷魚夾 | 8個（包括大4個，小4個，黃、綠、紅、黑各2個） |
| 短接線 | 3條 |
| 保修卡/合格證 | 1張 |
| 使用說明書 | 1本 |
選型對比
| 產品型號 | GHPQ1011 | GHXB1030 | GHPQ1080 | GHDZ3061 | |
| 測量項目 | 錄波分析 | √ | 無 | √ | 無 |
| 諧波分析 | √ | √ | √ | √ | |
| 功率分析 | √ | √ | √ | √ | |
| 電壓/電流 | √ | √ | √ | √ | |
| 不平衡 | √ | √ | √ | √ | |
| 頻率 | √ | √ | √ | √ | |
| 電壓偏差 | √ | √ | √ | √ | |
| 事件捕捉 | √ | 無 | 無 | 無 | |
| 電能電度 | 無 | 無 | √ | √ | |
| 電流涌浪 | 無 | 無 | √ | 無 | |
| 其他功能 | 后臺軟件分析 | √ | √ | √ | √ |
| 即時打印 | √ | 無 | √ | 無 | |
| 測量量程 | 電壓 | 1-900V | 1-900V | 1-900V | 1-800V |
| 電流 | 鉗形互感器 | 鉗形互感器 | 鉗形互感器 | 鉗形互感器 | |
| 頻率 | 頻率/周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 | 50Hz/10周期 |
| 電池 | 容量/續航 | 6400mAh/≥8h | 6400mAh/≥8h | 6400mAh/≥8h | 7800mAh/≥8h |
| 存儲 | 類型 | 內置/外置 | 外置 | 外置 | 內置/外置 |
| 接口 | 數量/類型 | 2個USB | 1個USB | 2個USB |
1個USB 1個網口 |
| 屏幕 | 尺寸/分辨率 | 5.5英寸/640*480 | 5.7英寸/800*600 | 5.7英寸/640*480 | 5.6英寸/640*480 |
| 機械 | 尺寸/重量 | 320x280x135mm/約3.5kg | 390x238x160mm/約5kg | 320x280x135mm/約3.5kg | 263x168x65mm/約2kg |
產品實拍

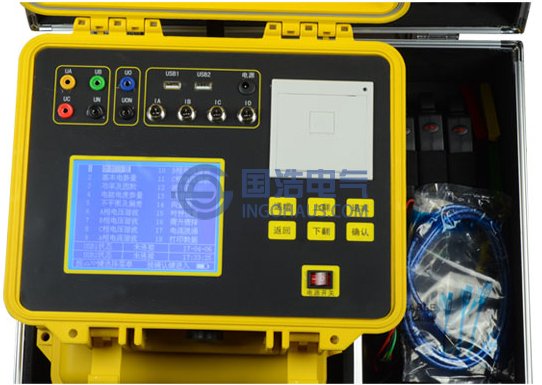

GHPQ1080電能質量測試儀實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
