產品概述

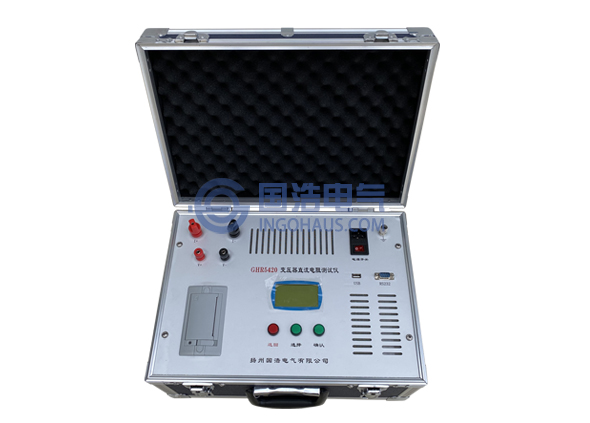

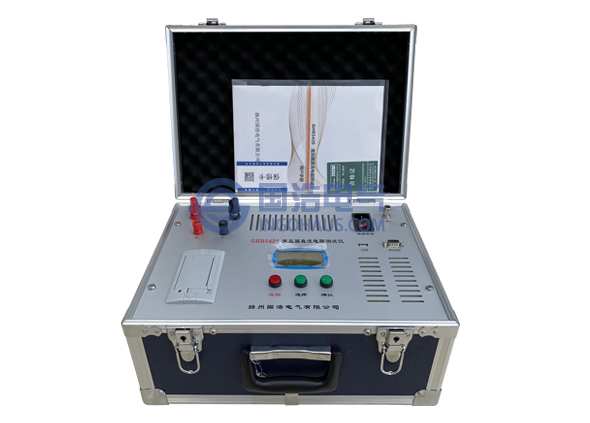

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了GHR5420變壓器直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、完善的反電勢保護等特點。整機由32位處理器控制，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
性能特點
1. 儀器最大輸出20A電流，測量范圍寬，并帶有消磁功能，操作簡便2. 儀器具有完善的反電勢保護功能，音響放電報警，放電指示清晰，減少誤操作
3. 儀器裝有打印機，可隨時打印測試數據
4. 儀器具有實時時鐘，并可連同測試記錄一起保存、打印，方便用戶保存、查閱
5. 儀器內部可以永久存儲測試數據200條（可擴展），還可以使用優盤存儲數據方便用戶導入電腦處理
6. 儀器具有適用溫度寬，精度高，防震，抗干擾，體積小，重量輕，攜帶方便等特點
技術參數
1. 測試電流：0.2A、1A、5A、10A、20A五檔測試范圍：0.2A 10Ω～100Ω
1A 100mΩ～20Ω
5A 10mΩ～4Ω
10A 1mΩ～2Ω
20A 500uΩ～1Ω
2. 準確度：±（讀數×0.2%+2字）
3. 最高分辨率：0.1μΩ
4. 工作溫度：-5～40℃；環境濕度：≤90%RH，無結露
5. 工作電源：AC220V±10%，50HZ±1HZ
6. 體積：410mm×290mm×220mm（長*寬*高）
7. 重量：7Kg（不包括測試線）
注意事項
1. 在測無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2. 在拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
3. 如果測試線沒接好，儀器會自動提示“電源開路”。這時須檢查線路是否有錯誤或沒接牢固，然后按復位鍵重新測量。
4. 助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正?，F(xiàn)象。
2. 在拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
3. 如果測試線沒接好，儀器會自動提示“電源開路”。這時須檢查線路是否有錯誤或沒接牢固，然后按復位鍵重新測量。
4. 助磁法三條線的短接點在放電完畢后拆線時，可能有剩余電流，拆除時可能會打火放電，此屬正?，F(xiàn)象。
標準配置
| 直流電阻測試儀主機 | 一臺 |
| 測試線（10m） | 2條（紅、黑） |
| 三芯電源線 | 一條 |
| 接地線（3.5m） | 一條 |
| 保險管（5A） | 三支 |
| 打印紙 | 二卷 |
| 測試報告 | 一份 |
| 裝箱單 | 一張 |
| 使用說明書 | 一本 |
| 合格證/保修卡 | 一張 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
