產品概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。GHR5510單通道變壓器直流電阻測試儀是一款創新型產品，內置大容量鋰電池，產品體積小巧，便于攜帶。產品不僅適合變壓器、互感器、電抗器等感性試品的測量， 而且適合銅排、導線、開關觸點等阻性試品的測量，儀表測試速度快、準確度高。性能特點
1. 鋰電池供電或者220V交流供電自適應，充滿電后可連續進行上百臺變壓器直流電阻測試，測試過程簡單、方便。2. 輸出六檔電流，最大輸出10A電流，最大輸出25V電壓，并且可自動選擇電流，方便快捷。
3. 5.6寸超大工業級高亮度彩色液晶屏，保證再各種環境中依然清晰可見。
4. 量程寬、精度高，500uΩ～50KΩ。
5. 具有電阻溫度換算功能。
6. 具有反電動勢保護、斷線保護、斷電保護、過熱報警等多種保護功能。
7. 具有本機存儲和優盤存儲。配備外置式打印機，便于數據打印。
8. 儀器體積小巧，便于攜帶，適合各種室內外環境進行測試。

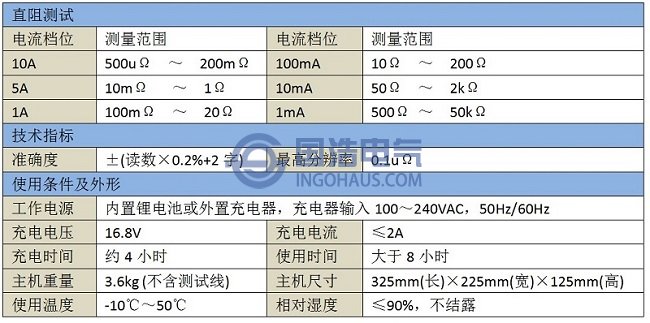

技術參數

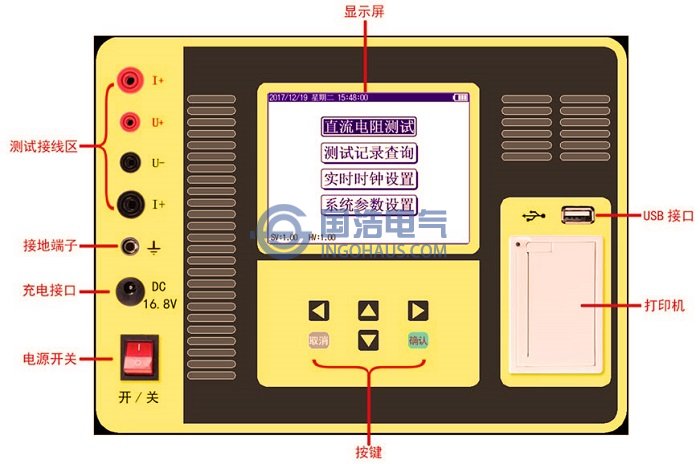

產品外觀
| 功能模塊 | 說明 |
| 測試接線區 | 紅、黑兩色接線座，分別對應I+、U+、U-、I-，測試線另一端有紅、黑兩色測試鉗，對應接被測試品。 |
| 接地端子 | 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須清除干凈。 |
| 顯示屏 | 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。 |
| 按鍵 | 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。 |
| 電源開關 | 整機電源開關。 |
| 充電接口 | 使用儀器專用充電器進行充電。 |
| 打印機 | 打印測試結果 |
| USB接口 | 外接U盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤；在存儲過程中，嚴禁撥出優盤。 |
注意事項
1. 測試無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2. 在測試過程中或放電過程中不允許拆除測試線和切斷電源開關。
3. 在測試變壓器過程中，變壓器未測量側繞組必須開路。

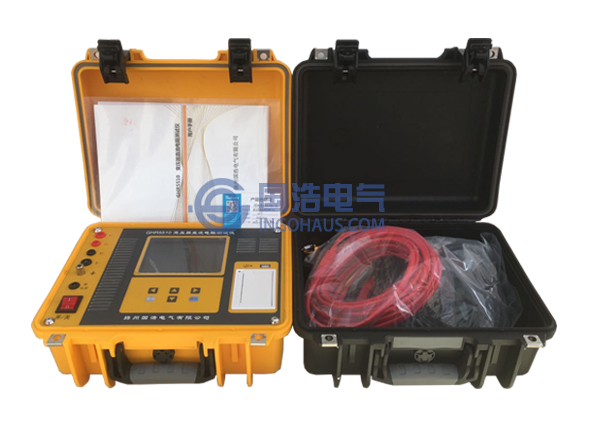

標準配置
| 直流電阻測試儀主機 | 1臺 |
| 測試線（8m） | 1套（紅黑各1條） |
| 充電器 | 1個（16.8V） |
| 使用說明書 | 1本 |
| 合格證/保修卡 | 1份 |
| 出廠測試報告 | 1份 |
| 裝箱單 | 1張 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
