產品概述
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了GHR2010S三相變壓器直流電阻測試儀。該儀器是集助磁法測試、三相測試（Yn，Y，△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。性能特點
1. 對于星型接法且具有中性點引出線的繞組測試，儀器可以采取三相同時測量的方式測試A0、B0、C0相的電阻，節省測試時間。且先測試A0相的數據，再三相同時測試，解決了三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。2. 儀器采用大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀。
3. 對于Y型和▲型的繞組測試，儀器可進行三相自動測試，并折算出三相不平衡率。
4. 儀器具有助磁法測試和消磁功能，滿足現場試驗多種需求。
5. 儀器具有反電動勢保護、斷線保護、斷電保護等多種保護功能。
6. 儀器測量范圍寬，最高可達50KΩ，精度高。
7. 一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。
8. 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據300條；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
9. 熱敏打印機打印功能，快速、無聲。
10. 體積小、重量輕，方便攜帶使用。
技術參數
1. 量程單相： 10A 1.000mΩ～1Ω 0.2A 10.00Ω～100Ω
5A 10.00mΩ～4Ω 10mA 50.00Ω～2kΩ
1A 100.0mΩ～20Ω 1mA 500.0Ω～50kΩ
三相： 5A+5A 10.00mΩ～1Ω 0.2A+0.2A 2.000Ω～40Ω
1A+1A 100.0mΩ～5Ω 10mA+10mA 30.00Ω～600Ω
2. 準確度：±(讀數×0.2%+2字)
3. 分辨率：0.1uΩ
4. 工作電源：AC220V±10%, 50/60Hz
5. 使用溫度：-10℃～50℃
6. 相對濕度：＜90%，不結露
7. 儀器體積：370×270×170mm
8. 儀器重量：7Kg（不包括測試線）
注意事項
1. 在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。
2. 在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。
3. 在高壓端子測試過程中，變壓器中壓和低壓端必須開路。
2. 在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。
3. 在高壓端子測試過程中，變壓器中壓和低壓端必須開路。

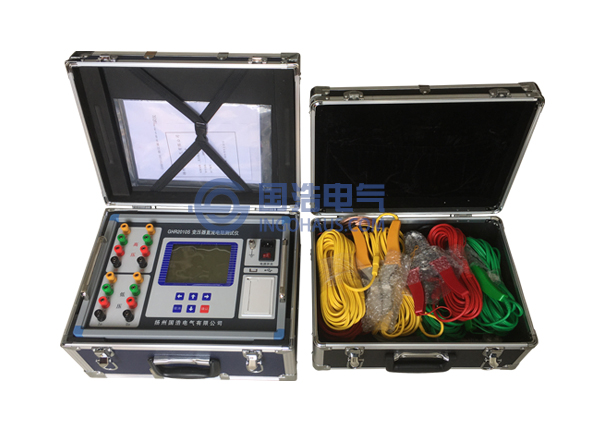

標準配置
| 測試儀主機 | 一臺 |
| 測試線 | 四條（黃綠紅黑） |
| 測試線 | 四條（黃綠紅黑） |
| 三芯電源線 | 一條 |
| 接地線（3.5m） | 一條 |
| 保險管（3A） | 三支 |
| 打印紙 | 二卷 |
| 測試報告 | 一份 |
| 裝箱單 | 一張 |
| 使用說明書 | 一本 |
| 合格證/保修卡 | 一張 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
